در دنیای پزشکی مدرن، تشخیص دقیق و به‌موقع بیماری‌های قلبی و عروقی از اهمیت حیاتی برخوردار است. بیماری‌های قلبی، به عنوان یکی از علل اصلی مرگ و میر در سراسر جهان، نیازمند ابزارهای تشخیصی کارآمد و دقیق هستند تا پزشکان بتوانند به سرعت و با اطمینان، وضعیت بیماران را ارزیابی کرده و درمان مناسب را آغاز کنند. در این میان، دستگاه نوار قلب ECG (الکتروکاردیوگرافی)، به عنوان یک ابزار تشخیصی غیراحساسی، مقرون‌به‌صرفه و بسیار ارزشمند، نقش بی‌بدیلی در تشخیص و مدیریت بیماری‌های قلبی ایفا می‌کند.
دستگاه نوار قلب ECG چیست و چه اهمیتی در تشخیص بیماری‌های قلبی دارد؟
الکتروکاردیوگرافی (ECG یا EKG)، یک روش تشخیصی غیرتهاجمی است که فعالیت الکتریکی قلب را ثبت و نمایش می‌دهد. دستگاه نوار قلب ECG، این سیگنال‌های الکتریکی را از طریق الکترودهایی که بر روی پوست بیمار قرار می‌گیرند، دریافت کرده و به صورت گرافیکی بر روی کاغذ یا صفحه نمایش، ثبت می‌کند. این گراف، که به نوار قلب معروف است، اطلاعات ارزشمندی در مورد ریتم، ضربان و سلامت کلی قلب ارائه می‌دهد.
اهمیت دستگاه نوار قلب در تشخیص بیماری‌های قلبی به دلایل متعددی قابل توجه است:
-
تشخیص آریتمی‌های قلبی: نوار قلب، ابزاری قدرتمند برای تشخیص انواع آریتمی‌های قلبی (ضربان قلب نامنظم) است. از طریق بررسی نوار قلب، پزشکان می‌توانند نوع آریتمی، شدت آن و منشاء آن را تشخیص داده و درمان مناسب را تجویز کنند. آریتمی‌ها می‌توانند از بی‌نظمی‌های بی‌خطر تا شرایط تهدید کننده حیات متغیر باشند و تشخیص دقیق آنها برای مدیریت صحیح بیماران ضروری است.
-
تشخیص ایسکمی و انفارکتوس میوکارد (حمله قلبی): نوار قلب تغییرات ناشی از کاهش خون‌رسانی به عضله قلب (ایسکمی) و آسیب دائمی به بافت قلب (انفارکتوس میوکارد یا حمله قلبی) را به خوبی نشان می‌دهد. تشخیص زودهنگام حمله قلبی از طریق نوار قلب، امکان مداخله فوری و کاهش آسیب‌های ناشی از آن را فراهم می‌کند و به طور چشمگیری شانس بقای بیماران را افزایش می‌دهد.
-
ارزیابی هیپرتروفی بطن چپ: نوار قلب می‌تواند علائم هیپرتروفی بطن چپ (بزرگ شدن عضله بطن چپ قلب) را که ناشی از فشار خون بالا یا سایر بیماری‌های قلبی است، نشان دهد. تشخیص هیپرتروفی بطن چپ به پزشکان کمک می‌کند تا خطر بیماری‌های قلبی عروقی را در بیماران ارزیابی کرده و اقدامات پیشگیرانه را توصیه نمایند.
-
تشخیص اختلالات الکترولیتی و دارویی: نوار قلب می‌تواند تغییرات ناشی از اختلالات الکترولیتی (مانند پتاسیم و کلسیم) و عوارض جانبی برخی داروها بر قلب را نشان دهد. این اطلاعات به پزشکان کمک می‌کند تا علت برخی از علائم قلبی را تشخیص داده و درمان مناسب را تنظیم کنند.
-
پایش وضعیت بیماران قلبی: نوار قلب به عنوان یک ابزار پایش مداوم، برای ارزیابی وضعیت بیماران بستری در بخش‌های مراقبت ویژه قلبی (CCU) و بخش‌های اورژانس بسیار ارزشمند است. از طریق پایش نوار قلب، پزشکان و پرستاران می‌توانند تغییرات ریتم قلب بیماران را به صورت لحظه‌ای رصد کرده و در صورت بروز مشکلات احتمالی، به سرعت مداخله نمایند.
انواع اصلی دستگاه‌های نوار قلب ECG و تفاوت‌های آنها:
دستگاه‌های نوار قلب ECG بر اساس تعداد کانال‌های ثبت نوار قلب، به انواع مختلفی تقسیم می‌شوند. تعداد کانال‌ها به تعداد لیدهایی اشاره دارد که دستگاه به طور همزمان قادر به ثبت فعالیت الکتریکی قلب از زوایای مختلف است. انواع اصلی دستگاه‌های نوار قلب عبارتند از:
-
دستگاه نوار قلب تک کاناله: این دستگاه‌ها، ساده‌ترین نوع نوار قلب هستند و تنها قادر به ثبت فعالیت الکتریکی قلب از یک زاویه (یک لید) می‌باشند. دستگاه‌های تک کاناله بیشتر برای پایش ریتم قلب و بررسی‌های اولیه در شرایط اورژانسی یا خانگی کاربرد دارند.
-
دستگاه نوار قلب سه کاناله: دستگاه‌های سه کاناله، می‌توانند فعالیت الکتریکی قلب را از سه زاویه (سه لید) به طور همزمان ثبت کنند. این دستگاه‌ها اطلاعات بیشتری نسبت به دستگاه‌های تک کاناله ارائه می‌دهند و برای تشخیص برخی از آریتمی‌ها و بررسی‌های معمول در مطب‌ها و کلینیک‌های عمومی مناسب هستند.
-
دستگاه نوار قلب 6 کاناله: دستگاه‌های 6 کاناله، فعالیت الکتریکی قلب را از 6 زاویه (شش لید) به صورت همزمان ثبت می‌کنند. این دستگاه‌ها اطلاعات جامع‌تری نسبت به مدل‌های سه کاناله ارائه داده و برای تشخیص دقیق‌تر آریتمی‌ها و بررسی تغییرات ST-T در بخش‌های تخصصی قلب و اورژانس کاربرد دارند.
-
دستگاه نوار قلب 12 کاناله: دستگاه‌های 12 کاناله، پیشرفته‌ترین نوع نوار قلب هستند و فعالیت الکتریکی قلب را از 12 زاویه (دوازده لید) به طور همزمان ثبت می‌کنند. این دستگاه‌ها، به عنوان "استاندارد طلایی" در الکتروکاردیوگرافی شناخته می‌شوند و جامع‌ترین اطلاعات تشخیصی را در مورد قلب ارائه می‌دهند. دستگاه‌های 12 کاناله در تمامی بخش‌های بیمارستانی، کلینیک‌های تخصصی قلب و مراکز تحقیقاتی کاربرد دارند.
چرا انتخاب دستگاه نوار قلب مناسب برای مراکز درمانی اهمیت دارد؟
انتخاب دستگاه نوار قلب مناسب برای مراکز درمانی، تصمیمی حیاتی است که بر کیفیت خدمات تشخیصی، سرعت عمل، کارایی کادر درمان و رضایت بیماران تاثیر مستقیم دارد. مراکز درمانی باید با در نظر گرفتن عوامل متعددی از جمله نوع خدمات ارائه شده، سطح تخصص کادر درمان، حجم بیماران، بودجه و نیازهای تشخیصی خود، دستگاه نوار قلب مناسب را انتخاب کنند.
در این راهنمای جامع، به بررسی دقیق‌تر انواع دستگاه‌های نوار قلب ECG خواهیم پرداخت و موضوعات کلیدی زیر را مورد بحث و بررسی قرار خواهیم داد:
-
دستگاه‌های نوار قلب تک کاناله: ویژگی‌ها، کاربردها، مزایا و معایب، نحوه استفاده و نکات خرید.
-
دستگاه‌های نوار قلب سه کاناله: ویژگی‌ها، کاربردها، مزایا و معایب، تفسیر نوار قلب سه کاناله و نکات خرید.
-
دستگاه‌های نوار قلب 6 کاناله: ویژگی‌ها، کاربردها، مزایا و معایب، تفسیر نوار قلب 6 کاناله و نکات خرید.
-
دستگاه‌های نوار قلب 12 کاناله: ویژگی‌ها، کاربردها، مزایا و معایب، تفسیر نوار قلب 12 کاناله و نکات خرید.
-
مقایسه جامع انواع دستگاه‌های نوار قلب: بررسی تفاوت‌ها، مزایا، معایب و کاربردهای هر نوع دستگاه برای انتخاب آگاهانه.
-
تفسیر نوار قلب ECG و امواج آن: آموزش مبانی و اصول تفسیر نوار قلب و شناسایی امواج و ریتم‌های مختلف.
هدف از ارائه این محتوای جامع، ارائه اطلاعات کاربردی و راهنمایی‌های عملی به مراکز درمانی و متخصصان حوزه سلامت برای انتخاب، استفاده و بهره‌برداری بهینه از دستگاه‌های نوار قلب ECG و ارتقاء سطح خدمات تشخیصی در حوزه بیماری‌های قلبی و عروقی است.
بخش اول: دستگاه نوار قلب تک کاناله:
دستگاه نوار قلب تک کاناله چیست و چگونه کار می‌کند؟
دستگاه نوار قلب تک کاناله، به عنوان ساده‌ترین و ابتدایی‌ترین نوع دستگاه‌های ECG، ابزاری ارزشمند برای ثبت و پایش فعالیت الکتریکی قلب از یک زاویه دید (یک لید) است. این دستگاه‌ها، با وجود سادگی، نقش مهمی در بررسی‌های اولیه و شرایط اورژانسی ایفا می‌کنند و به دلیل قیمت پایین، قابلیت حمل و سهولت استفاده، در بسیاری از محیط‌های پزشکی و حتی خانگی کاربرد دارند.
مکانیسم ثبت تک کاناله و لیدها:
دستگاه نوار قلب تک کاناله، از سه الکترود برای ثبت فعالیت الکتریکی قلب استفاده می‌کند. این الکترودها معمولاً به صورت زیر بر روی بدن بیمار قرار می‌گیرند:
-
الکترود راست دست (RA): معمولاً بر روی مچ دست راست یا بازوی راست بیمار قرار می‌گیرد.
-
الکترود چپ دست (LA): معمولاً بر روی مچ دست چپ یا بازوی چپ بیمار قرار می‌گیرد.
-
الکترود پای چپ (LL): معمولاً بر روی مچ پای چپ یا ساق پای چپ بیمار قرار می‌گیرد.
با اتصال این سه الکترود، دستگاه نوار قلب تک کاناله قادر به ثبت یک لید از نوار قلب خواهد بود. لید استاندارد مورد استفاده در دستگاه‌های تک کاناله، معمولاً لید II است. لید II، فعالیت الکتریکی قلب را در راستای محور بین دست راست و پای چپ ثبت می‌کند و اطلاعات مفیدی در مورد ریتم قلب و برخی از تغییرات عمده قلبی ارائه می‌دهد.
ویژگی‌ها و مشخصات فنی دستگاه‌های نوار قلب تک کاناله:
دستگاه‌های نوار قلب تک کاناله، معمولاً دارای ویژگی‌ها و مشخصات فنی زیر هستند که آنها را از سایر انواع دستگاه‌های ECG متمایز می‌کند:
-
ابعاد کوچک و وزن سبک: دستگاه‌های تک کاناله به دلیل طراحی ساده و تعداد کم کانال‌های ثبت، بسیار کوچک و سبک هستند. این ویژگی، قابلیت حمل و جابجایی آسان دستگاه را فراهم می‌کند و آنها را برای استفاده در شرایط پرتابل و اورژانسی ایده‌آل می‌سازد. برخی از مدل‌های تک کاناله به اندازه یک گوشی موبایل یا حتی کوچکتر طراحی شده‌اند و به راحتی در جیب یا کیف قابل حمل هستند.
-
سهولت استفاده و کاربری: دستگاه‌های تک کاناله، بسیار ساده و کاربرپسند طراحی شده‌اند و استفاده از آنها نیاز به آموزش تخصصی و پیچیده ندارد. رابط کاربری معمولاً بسیار ساده و با دکمه‌های محدود برای روشن/خاموش کردن، شروع/پایان ثبت و تنظیمات اولیه طراحی شده است. این سهولت استفاده، امکان استفاده از دستگاه را برای پرسنل غیرپزشکی و حتی بیماران در منزل فراهم می‌کند.
-
صفحه نمایش کوچک و محدود: دستگاه‌های تک کاناله، معمولاً دارای صفحه نمایش کوچک و محدود هستند که تنها اطلاعات ضروری مانند ریتم قلب، ضربان قلب و شکل موج تک کاناله را نمایش می‌دهند. برخی از مدل‌های بسیار ساده، حتی صفحه نمایش ندارند و نوار قلب را فقط بر روی کاغذ چاپ می‌کنند.
-
منبع تغذیه باتری: دستگاه‌های تک کاناله، معمولاً با باتری کار می‌کنند و قابلیت استفاده بدون نیاز به برق مستقیم را دارند. باتری‌ها می‌توانند از نوع قابل شارژ یا غیر قابل شارژ باشند و عمر باتری در مدل‌های مختلف، متفاوت است.
-
قابلیت ثبت و چاپ نوار قلب: دستگاه‌های تک کاناله، قادر به ثبت و چاپ نوار قلب بر روی کاغذ حرارتی یا نمایش بر روی صفحه نمایش هستند. برخی از مدل‌ها، قابلیت ذخیره‌سازی دیجیتال نوار قلب را نیز ارائه می‌دهند.
-
قیمت پایین: دستگاه‌های نوار قلب تک کاناله، به دلیل سادگی طراحی و محدودیت امکانات، معمولاً قیمت بسیار پایین‌تری نسبت به دستگاه‌های چند کاناله دارند. این ویژگی، دسترسی به این ابزار تشخیصی را برای مراکز درمانی کوچک، مطب‌ها و استفاده خانگی، مقرون‌به‌صرفه می‌سازد.
کاربردهای اصلی دستگاه نوار قلب تک کاناله در مراکز درمانی و موارد اورژانسی:
دستگاه‌های نوار قلب تک کاناله، با وجود محدودیت در تعداد لیدها، در موارد متعددی در مراکز درمانی و شرایط اورژانسی کاربرد دارند:
-
پایش ریتم قلب (Rhythm Monitoring): اصلی‌ترین کاربرد دستگاه‌های تک کاناله، پایش ریتم قلب است. این دستگاه‌ها به خوبی قادر به تشخیص ریتم‌های نامنظم قلبی (آریتمی‌ها) مانند تاکیکاردی (ضربان قلب سریع)، برادیکاردی (ضربان قلب کند)، فیبریلاسیون دهلیزی و فلوتر دهلیزی هستند. پایش ریتم قلب با دستگاه تک کاناله، به‌ویژه در شرایط اورژانسی و برای بیماران با ریسک آریتمی، بسیار ارزشمند است.
-
بررسی اولیه در شرایط اورژانسی (Initial Assessment in Emergency Situations): در شرایط اورژانسی مانند ایست قلبی ناگهانی، درد قفسه سینه و تنگی نفس، دستگاه نوار قلب تک کاناله می‌تواند به سرعت برای بررسی اولیه ریتم قلب و تشخیص آریتمی‌های تهدید کننده حیات مورد استفاده قرار گیرد. سرعت عمل و سهولت استفاده از دستگاه تک کاناله در این شرایط، بسیار حیاتی است.
-
استفاده در آمبولانس و فوریت‌های پزشکی (Ambulance and Emergency Medical Services): به دلیل قابلیت حمل و کاربری آسان، دستگاه‌های نوار قلب تک کاناله، به طور گسترده در آمبولانس‌ها و واحدهای فوریت‌های پزشکی مورد استفاده قرار می‌گیرند. پرسنل اورژانس می‌توانند از این دستگاه‌ها برای پایش ریتم قلب بیماران در حین انتقال به بیمارستان و ارائه گزارش اولیه به مرکز درمانی استفاده کنند.
-
کاربردهای خانگی و پایش شخصی (Home Use and Personal Monitoring): دستگاه‌های نوار قلب تک کاناله، به دلیل سهولت استفاده و قیمت پایین، برای کاربردهای خانگی و پایش شخصی نیز مورد توجه قرار گرفته‌اند. بیماران قلبی می‌توانند با استفاده از این دستگاه‌ها در منزل، ریتم قلب خود را به طور منظم پایش کرده و در صورت بروز آریتمی یا علائم غیرطبیعی، به پزشک خود اطلاع دهند. این کاربرد، به‌ویژه برای بیماران با آریتمی‌های episodic و نیاز به پایش طولانی‌مدت، بسیار مفید است.
مزایا و معایب دستگاه نوار قلب تک کاناله نسبت به دستگاه‌های چند کاناله:
دستگاه‌های نوار قلب تک کاناله، مزایا و معایب خاص خود را نسبت به دستگاه‌های چند کاناله دارند:
مزایا:
-
قیمت پایین‌تر: مهم‌ترین مزیت دستگاه‌های تک کاناله، قیمت بسیار پایین‌تر آنها نسبت به دستگاه‌های سه کاناله، 6 کاناله و 12 کاناله است. این مزیت، دسترسی به تکنولوژی نوار قلب را برای مراکز درمانی با بودجه محدود و استفاده خانگی، افزایش می‌دهد.
-
قابلیت حمل بسیار بالا (Portability): دستگاه‌های تک کاناله، به دلیل ابعاد کوچک و وزن سبک، از قابلیت حمل بسیار بالایی برخوردارند. این ویژگی، آنها را برای استفاده در شرایط پرتابل، اورژانس‌های پیش‌بیمارستانی، و کاربردهای خانگی ایده‌آل می‌سازد.
-
سهولت استفاده و کاربری بسیار آسان (Ease of Use): دستگاه‌های تک کاناله، بسیار ساده و کاربرپسند طراحی شده‌اند و استفاده از آنها نیاز به آموزش تخصصی ندارد. این سهولت استفاده، امکان بهره‌گیری از دستگاه را برای پرسنل غیرپزشکی و بیماران فراهم می‌کند.
معایب:
-
اطلاعات تشخیصی محدودتر (Limited Diagnostic Information): اصلی‌ترین عیب دستگاه‌های تک کاناله، اطلاعات تشخیصی محدودتر آنها نسبت به دستگاه‌های چند کاناله است. ثبت تنها یک لید، دیدگاه محدودی از فعالیت الکتریکی قلب ارائه می‌دهد و تشخیص دقیق برخی از آریتمی‌ها، ایسکمی و سایر مشکلات قلبی را دشوار می‌سازد.
-
عدم امکان بررسی کامل قلب: دستگاه‌های تک کاناله، به دلیل محدودیت در تعداد لیدها، امکان بررسی کامل و جامع قلب را فراهم نمی‌کنند. برای تشخیص دقیق‌تر و ارزیابی کامل‌تر وضعیت قلب، استفاده از دستگاه‌های چند کاناله، به‌ویژه 12 کاناله، ضروری است.
-
محدودیت در تفسیر نوار قلب: تفسیر نوار قلب تک کاناله، به دلیل اطلاعات محدود، چالش‌برانگیزتر از تفسیر نوار قلب چند کاناله است. تشخیص دقیق آریتمی‌های پیچیده و تغییرات ظریف نوار قلب با دستگاه تک کاناله، ممکن است دشوار یا غیرممکن باشد.
نحوه انجام نوار قلب با دستگاه تک کاناله به صورت صحیح:
انجام نوار قلب با دستگاه تک کاناله، یک فرآیند نسبتاً ساده است، اما رعایت نکات کلیدی برای به دست آوردن نوار قلب با کیفیت و قابل تفسیر، ضروری است:
- آماده‌سازی بیمار:
-
توضیح فرآیند: به بیمار توضیح دهید که نوار قلب یک تست غیرتهاجمی و بدون درد است.
-
آماده‌سازی پوست: ناحیه اتصال الکترودها (مچ دست‌ها و مچ پای چپ) را تمیز و در صورت نیاز، موهای زائد را اصلاح کنید.
-
قرارگیری بیمار: بیمار باید در حالت آرام و درازکش به پشت قرار گیرد.
-
-
قرار دادن الکترودها:
-
الکترودها: سه الکترود (RA، LA، LL) را مطابق با دستورالعمل دستگاه و راهنمای تصویری بر روی بدن بیمار قرار دهید. اطمینان حاصل کنید که الکترودها به خوبی به پوست چسبیده‌اند و تماس کافی برقرار است.
-
موقعیت صحیح: موقعیت دقیق الکترودها را مطابق با راهنمای دستگاه رعایت کنید. معمولاً الکترودها بر روی مچ دست راست، مچ دست چپ و مچ پای چپ قرار می‌گیرند.
-
-
ثبت نوار قلب:
-
روشن کردن دستگاه: دستگاه نوار قلب تک کاناله را روشن کنید.
-
انتخاب لید: در صورت وجود تنظیمات، لید II را انتخاب کنید.
-
شروع ثبت: دکمه "شروع" یا "Record" را فشار دهید تا ثبت نوار قلب آغاز شود.
-
آرامش بیمار: از بیمار بخواهید در طول ثبت نوار قلب، آرام و بی‌حرکت باقی بماند و از صحبت کردن خودداری کند.
-
پایان ثبت: پس از اتمام ثبت نوار قلب (معمولاً چند ثانیه تا چند دقیقه)، دکمه "پایان" یا "Stop" را فشار دهید.
-
-
تفسیر اولیه:
-
بررسی ریتم: ریتم قلب را بررسی کنید (منظم یا نامنظم).
-
محاسبه ضربان قلب: ضربان قلب را محاسبه کنید.
-
بررسی امواج اصلی: امواج P، QRS و T را در صورت امکان بررسی کنید.
-
مراجعه به متخصص: نوار قلب ثبت شده را برای تفسیر دقیق‌تر و تشخیص نهایی به پزشک متخصص قلب و عروق ارجاع دهید.
-
نکات کلیدی در انتخاب و خرید دستگاه نوار قلب تک کاناله:
در هنگام انتخاب و خرید دستگاه نوار قلب تک کاناله برای مراکز درمانی یا استفاده شخصی، باید به نکات کلیدی زیر توجه ویژه داشت:
-
برند و کیفیت: برندهای معتبر و شناخته‌شده در زمینه تجهیزات پزشکی را انتخاب کنید که سابقه خوبی در تولید دستگاه‌های نوار قلب با کیفیت و قابل اعتماد دارند. کیفیت ساخت و استفاده از قطعات مرغوب، طول عمر و دقت عملکرد دستگاه را تضمین می‌کند.
-
امکانات جانبی: برخی از دستگاه‌های تک کاناله، امکانات جانبی مفیدی مانند ذخیره‌سازی دیجیتال نوار قلب، قابلیت اتصال به کامپیوتر و نرم‌افزارهای تفسیر نوار قلب، قابلیت انتقال بی‌سیم داده‌ها و اپلیکیشن‌های موبایل را ارائه می‌دهند. انتخاب دستگاه با امکانات جانبی متناسب با نیازها، می‌تواند کارایی و کاربردپذیری دستگاه را افزایش دهد.
-
خدمات پس از فروش و گارانتی: از وجود خدمات پس از فروش مناسب و گارانتی معتبر برای دستگاه نوار قلب اطمینان حاصل کنید. خدمات پس از فروش قوی، شامل تعمیرات، تامین قطعات یدکی و پشتیبانی فنی، در بلندمدت بسیار مهم است.
-
قیمت و بودجه: قیمت دستگاه‌های نوار قلب تک کاناله، متفاوت است. با توجه به بودجه و نیازهای خود، دستگاهی را انتخاب کنید که ضمن داشتن کیفیت قابل قبول، قیمت مناسبی نیز داشته باشد. به خاطر داشته باشید که قیمت پایین‌تر همیشه به معنای انتخاب بهتر نیست و کیفیت و قابلیت اطمینان دستگاه، اولویت اصلی است.
-
قابلیت حمل و ابعاد: اگر قابلیت حمل و پرتابل بودن دستگاه برای شما مهم است، به ابعاد و وزن دستگاه توجه کنید. دستگاه‌های کوچک و سبک، برای استفاده در شرایط پرتابل و اورژانس، مناسب‌تر هستند.
-
سهولت استفاده و رابط کاربری: سهولت استفاده و رابط کاربری دستگاه را بررسی کنید. دستگاهی را انتخاب کنید که کاربری ساده و آسانی داشته باشد و نیاز به آموزش پیچیده نداشته باشد.
آخرین تکنولوژی‌ها و پیشرفت‌ها در دستگاه‌های نوار قلب تک کاناله:
دستگاه‌های نوار قلب تک کاناله نیز مانند سایر تجهیزات پزشکی، از پیشرفتهای تکنولوژیک بهره‌مند شده‌اند و فناوری‌های نوین زیر در حال بهبود عملکرد و کارایی آنها هستند:
-
دیجیتالی شدن و ذخیره‌سازی دیجیتال: اکثر دستگاه‌های نوار قلب تک کاناله جدید، دیجیتالی شده‌اند و قابلیت ذخیره‌سازی دیجیتال نوار قلب را ارائه می‌دهند. ذخیره‌سازی دیجیتال، امکان مدیریت، بایگانی و اشتراک‌گذاری آسان‌تر نوار قلب را فراهم می‌کند و فضای کمتری نسبت به نوارهای کاغذی اشغال می‌کند.
-
بی‌سیم شدن و قابلیت اتصال بی‌سیم: برخی از مدل‌های پیشرفته‌تر تک کاناله، بی‌سیم شده‌اند و قابلیت اتصال بی‌سیم (Bluetooth) به کامپیوتر، تبلت یا گوشی‌های هوشمند را دارند. اتصال بی‌سیم، انتقال داده‌ها و پایش از راه دور نوار قلب را تسهیل می‌کند.
-
اپلیکیشن‌های موبایل و تفسیر اولیه: برخی از دستگاه‌های تک کاناله، با اپلیکیشن‌های موبایل یکپارچه شده‌اند که امکان مشاهده نوار قلب بر روی گوشی هوشمند، ذخیره‌سازی و اشتراک‌گذاری داده‌ها، و حتی تفسیر اولیه و خودکار نوار قلب را فراهم می‌کنند. قابلیت تفسیر اولیه، می‌تواند به کاربران غیرپزشکی در شناسایی مشکلات احتمالی کمک کند، اما تفسیر نهایی همواره باید توسط پزشک متخصص انجام شود.
-
قابلیت‌های تفسیر اولیه و الگوریتم‌های هوشمند: برخی از دستگاه‌های تک کاناله، به الگوریتم‌های تفسیر اولیه مجهز شده‌اند که می‌توانند به صورت خودکار، ریتم قلب، ضربان قلب و برخی از ناهنجاری‌های رایج را تشخیص داده و گزارش دهند. این قابلیت، می‌تواند به غربالگری سریع‌تر و تشخیص اولیه مشکلات قلبی کمک کند، اما نمی‌تواند جایگزین تفسیر تخصصی پزشک شود.
بخش دوم: دستگاه نوار قلب سه کاناله:
دستگاه نوار قلب سه کاناله چیست و چه مزایایی نسبت به نوع تک کاناله ارائه می‌دهد؟
دستگاه نوار قلب سه کاناله، یک گام فراتر از دستگاه‌های تک کاناله است و با ثبت همزمان سه لید از نوار قلب، اطلاعات تشخیصی جامع‌تری را در اختیار پزشکان قرار می‌دهد. این دستگاه‌ها، با حفظ سهولت استفاده و قابلیت حمل نسبتاً خوب، دقت تشخیصی بالاتری نسبت به دستگاه‌های تک کاناله ارائه می‌دهند و برای استفاده در مطب‌ها، کلینیک‌های عمومی، بخش‌های بستری و شرایط اورژانسی کاربرد گسترده‌ای دارند.
مزایای دستگاه نوار قلب سه کاناله نسبت به نوع تک کاناله:
-
ثبت همزمان سه لید (Simultaneous 3-Lead Recording): مهم‌ترین مزیت دستگاه‌های سه کاناله، قابلیت ثبت همزمان سه لید است. ثبت همزمان لیدهای مختلف، امکان بررسی فعالیت الکتریکی قلب از زوایای متفاوت را فراهم می‌کند و اطلاعات جامع‌تری در مورد ریتم، ضربان و مورفولوژی امواج نوار قلب ارائه می‌دهد.
-
اطلاعات تشخیصی بیشتر (More Diagnostic Information): به دلیل ثبت سه لید همزمان، دستگاه‌های سه کاناله، اطلاعات تشخیصی بیشتری نسبت به دستگاه‌های تک کاناله ارائه می‌دهند. این اطلاعات بیشتر، به پزشکان در تشخیص دقیق‌تر آریتمی‌ها، بررسی تغییرات ST-T و شناسایی برخی از مشکلات قلبی دیگر کمک می‌کند.
-
سرعت در تشخیص و کارایی بالاتر (Faster Diagnosis and Higher Efficiency): ثبت همزمان سه لید و نمایش آنها در کنار هم بر روی صفحه نمایش یا کاغذ، سرعت تفسیر نوار قلب را افزایش داده و کارایی کادر درمان را بهبود می‌بخشد. پزشکان می‌توانند با نگاهی سریع به نوار قلب سه کاناله، اطلاعات بیشتری را نسبت به نوار قلب تک کاناله به دست آورند و تصمیمات درمانی را سریع‌تر اتخاذ کنند.
-
مناسب برای بررسی‌های معمول و غربالگری (Suitable for Routine Examinations and Screening): دستگاه‌های نوار قلب سه کاناله، به دلیل ارائه اطلاعات تشخیصی مناسب و سهولت استفاده، برای بررسی‌های معمول نوار قلب، غربالگری بیماری‌های قلبی و پایش بیماران در مطب‌ها و کلینیک‌های عمومی بسیار مناسب هستند.
مشخصات فنی و ویژگی‌های کلیدی دستگاه‌های نوار قلب سه کاناله:
دستگاه‌های نوار قلب سه کاناله، معمولاً دارای مشخصات فنی و ویژگی‌های کلیدی زیر هستند:
-
صفحه نمایش رنگی (Color Screen): اکثر دستگاه‌های سه کاناله، دارای صفحه نمایش رنگی هستند که نوار قلب و اطلاعات مربوطه را به صورت واضح و با کیفیت بالا نمایش می‌دهند. صفحات نمایش رنگی، به ویژه برای نمایش همزمان سه لید و تفکیک بهتر امواج، بسیار مفید هستند.
-
چاپگر حرارتی (Thermal Printer): دستگاه‌های سه کاناله، معمولاً مجهز به چاپگر حرارتی هستند که امکان چاپ نوار قلب بر روی کاغذ حرارتی را فراهم می‌کند. چاپگر حرارتی، نوار قلب را به صورت خوانا و با کیفیت مناسب چاپ می‌کند و برای بایگانی و مستندسازی سوابق بیماران ضروری است.
-
باتری قابل شارژ (Rechargeable Battery): دستگاه‌های سه کاناله، معمولاً با باتری قابل شارژ کار می‌کنند و قابلیت استفاده بدون نیاز به برق مستقیم را دارند. باتری‌های قابل شارژ، امکان استفاده مداوم از دستگاه در محیط‌های مختلف را فراهم کرده و از نیاز به تعویض مکرر باتری‌های غیر قابل شارژ جلوگیری می‌کنند.
-
اتصالات الکترودهای استاندارد (Standard Electrode Connections): دستگاه‌های سه کاناله، از اتصالات الکترودهای استاندارد (معمولاً گیره‌های کلیپسی یا ساکشن کاپ) برای اتصال الکترودهای نوار قلب به بیمار استفاده می‌کنند. اتصالات استاندارد، سازگاری دستگاه با انواع الکترودهای نوار قلب را تضمین می‌کند.
-
قابلیت فیلترینگ (Filtering Capability): دستگاه‌های سه کاناله، معمولاً مجهز به فیلترهای مختلف برای کاهش آرتیفکت‌های ناشی از حرکت بیمار، لرزش عضلات و نویزهای محیطی هستند. فیلترینگ مناسب، کیفیت نوار قلب را بهبود بخشیده و تفسیر آن را آسان‌تر می‌کند.
-
گزینه‌های اتصال (Connectivity Options): برخی از دستگاه‌های سه کاناله، گزینه‌های اتصال مانند پورت USB، پورت شبکه و قابلیت انتقال بی‌سیم داده‌ها (Wi-Fi، Bluetooth) را ارائه می‌دهند. این امکانات، انتقال داده‌ها به کامپیوتر، سیستم‌های PACS و EMR را تسهیل می‌کنند.
-
قابلیت ذخیره‌سازی داده‌ها (Data Storage): دستگاه‌های سه کاناله، معمولاً دارای حافظه داخلی برای ذخیره‌سازی تعداد محدودی از نوار قلب بیماران هستند. ذخیره‌سازی داده‌ها، امکان بازبینی و مقایسه نوارهای قلب قبلی را فراهم می‌کند.
کاربردهای رایج دستگاه نوار قلب سه کاناله در مراکز درمانی و بیمارستان‌ها:
دستگاه‌های نوار قلب سه کاناله، به دلیل تعادل مناسب بین قیمت، کارایی و سهولت استفاده، در بخش‌های مختلف مراکز درمانی و بیمارستان‌ها کاربردهای گسترده‌ای دارند:
-
بخش‌های بستری (Inpatient Wards): در بخش‌های بستری، دستگاه‌های سه کاناله برای پایش روتین نوار قلب بیماران بستری، تشخیص آریتمی‌های جدید، بررسی تغییرات نوار قلب در طول درمان و ارزیابی وضعیت بیماران قبل و بعد از مداخلات درمانی مورد استفاده قرار می‌گیرند.
-
اورژانس (Emergency Department): در بخش اورژانس، دستگاه‌های سه کاناله برای بررسی سریع نوار قلب بیماران اورژانسی با علائم قلبی، تشخیص سریع آریتمی‌های تهدید کننده حیات، تشخیص اولیه حمله قلبی و پایش بیماران تحت مراقبت اورژانسی کاربرد دارند. سهولت استفاده و سرعت عمل دستگاه‌های سه کاناله در شرایط اورژانس بسیار ارزشمند است.
-
کلینیک‌های تخصصی (Specialty Clinics): در کلینیک‌های تخصصی مانند کلینیک‌های قلب و عروق، دستگاه‌های سه کاناله برای بررسی‌های تشخیصی معمول نوار قلب، غربالگری بیماران در معرض خطر بیماری‌های قلبی و پایش بیماران سرپایی مورد استفاده قرار می‌گیرند.
-
مانیتورینگ سرپایی (Ambulatory Monitoring): برخی از مدل‌های کوچک و قابل حمل دستگاه‌های سه کاناله، برای مانیتورینگ سرپایی نوار قلب (هولتر مانیتورینگ) نیز قابل استفاده هستند. هولتر مانیتورینگ، ثبت مداوم نوار قلب بیمار به مدت 24 تا 48 ساعت یا بیشتر است که برای تشخیص آریتمی‌های episodic و ارزیابی اثربخشی درمان‌های ضد آریتمی کاربرد دارد.
تفسیر نوار قلب ثبت شده با دستگاه سه کاناله و اطلاعات قابل استخراج:
تفسیر نوار قلب ثبت شده با دستگاه سه کاناله، نیازمند دانش و مهارت کافی در الکتروکاردیوگرافی است. با بررسی نوار قلب سه کاناله، اطلاعات ارزشمندی در مورد وضعیت قلب بیمار قابل استخراج است:
-
بررسی سه لید همزمان (Simultaneous 3-Lead Analysis): نوار قلب سه کاناله، امکان بررسی همزمان سه لید (معمولاً لیدهای I، II و III) را فراهم می‌کند. این بررسی همزمان، دیدگاه بهتری از فعالیت الکتریکی قلب ارائه داده و به تشخیص دقیق‌تر آریتمی‌ها کمک می‌کند.
-
تشخیص آریتمی‌های شایع (Detection of Common Arrhythmias): دستگاه‌های سه کاناله، در تشخیص آریتمی‌های شایع مانند تاکیکاردی سینوسی، برادیکاردی سینوسی، فیبریلاسیون دهلیزی، فلوتر دهلیزی، بلوک‌های قلبی درجه یک و دو و PVCها بسیار موثر هستند.
-
بررسی تغییرات ST-T (ST-T Segment Analysis): نوار قلب سه کاناله، امکان بررسی تغییرات ST-T را در لیدهای مختلف فراهم می‌کند. تغییرات ST-T، نشان‌دهنده ایسکمی میوکارد (کاهش خون‌رسانی به عضله قلب) و آسیب به بافت قلب است و تشخیص این تغییرات، در ارزیابی بیماران با درد قفسه سینه بسیار حیاتی است.
-
محاسبه محور قلب (Cardiac Axis Calculation): با استفاده از نوار قلب سه کاناله (لیدهای I، II و III)، می‌توان محور الکتریکی قلب را محاسبه کرد. انحراف محور قلب، ممکن است نشان‌دهنده هیپرتروفی بطن چپ یا راست، بلوک‌های شاخه‌ای و سایر مشکلات قلبی باشد.
-
بررسی موج P، کمپلکس QRS و موج T (P Wave, QRS Complex, and T Wave Analysis): نوار قلب سه کاناله، امکان بررسی مورفولوژی امواج P، کمپلکس QRS و موج T را در سه لید مختلف فراهم می‌کند. تغییرات در شکل، دامنه و مدت زمان این امواج، ممکن است نشان‌دهنده مشکلات مختلف قلبی باشد.
نحوه استفاده صحیح و بهینه از دستگاه نوار قلب سه کاناله برای کادر پزشکی:
استفاده صحیح و بهینه از دستگاه نوار قلب سه کاناله، برای به دست آوردن نوار قلب با کیفیت بالا و تفسیر دقیق آن، ضروری است:
- راه‌اندازی دستگاه:
-
بررسی دستگاه: قبل از هر بار استفاده، دستگاه را از نظر سالم بودن کابل‌ها، الکترودها و اتصالات بررسی کنید.
-
روشن کردن دستگاه: دستگاه را روشن کرده و از عملکرد صحیح آن اطمینان حاصل کنید.
-
تنظیمات اولیه: تنظیمات اولیه دستگاه مانند سرعت ثبت نوار قلب (معمولاً 25 mm/s) و حساسیت (معمولاً 10 mm/mV) را مطابق با پروتکل مرکز درمانی تنظیم کنید.
-
-
انتخاب لیدها:
-
لیدهای استاندارد: در دستگاه‌های سه کاناله، معمولاً از لیدهای استاندارد اندام‌ها (لیدهای I، II و III) استفاده می‌شود.
-
انتخاب لید مناسب: در صورت نیاز به بررسی لیدهای خاص (مانند لیدهای پریکاردیال)، از دستگاه‌های چند کاناله پیشرفته‌تر استفاده کنید.
-
-
ثبت و چاپ نوار قلب:
-
آماده‌سازی بیمار: بیمار را به درستی آماده کرده و الکترودها را در موقعیت صحیح قرار دهید (مطابق با بخش قبلی).
-
شروع ثبت: دکمه "شروع" یا "Record" را فشار دهید تا ثبت نوار قلب آغاز شود.
-
مانیتورینگ نوار قلب: در طول ثبت، نوار قلب را بر روی صفحه نمایش دستگاه مانیتور کرده و از عدم وجود آرتیفکت‌های زیاد اطمینان حاصل کنید.
-
پایان ثبت: پس از اتمام ثبت (معمولاً 10-15 ثانیه)، دکمه "پایان" یا "Stop" را فشار دهید.
-
چاپ نوار قلب: نوار قلب ثبت شده را با استفاده از چاپگر دستگاه، چاپ کنید.
-
ذخیره‌سازی نوار قلب: در صورت وجود قابلیت ذخیره‌سازی دیجیتال، نوار قلب را در حافظه دستگاه ذخیره کنید.
-
-
نگهداری دستگاه:
-
تمیزکاری منظم: دستگاه و لوازم جانبی آن را به طور منظم با مواد ضدعفونی‌کننده مناسب تمیز کنید.
-
بازرسی دوره‌ای: دستگاه را به صورت دوره‌ای (سالانه) برای کالیبراسیون و بازرسی فنی به تکنسین متخصص ارجاع دهید.
-
تعویض مواد مصرفی: پدهای الکترود، کاغذ چاپگر و باتری دستگاه را به موقع تعویض کنید.
-
مواردی که در انتخاب و خرید دستگاه نوار قلب سه کاناله برای مراکز درمانی اهمیت دارند.
انتخاب و خرید دستگاه نوار قلب سه کاناله مناسب برای مراکز درمانی، نیازمند توجه به موارد زیر است:
-
کیفیت ثبت و دقت: کیفیت ثبت نوار قلب و دقت اندازه‌گیری پارامترهای ECG، از مهم‌ترین فاکتورهای انتخاب دستگاه است. دستگاه باید قادر به ثبت نوار قلب با کیفیت بالا، بدون نویز و آرتیفکت‌های زیاد باشد و اطلاعات دقیق و قابل اعتمادی ارائه دهد.
-
قابلیت اطمینان و دوام: دستگاه نوار قلب باید از قابلیت اطمینان و دوام بالایی برخوردار باشد و در شرایط مختلف محیطی و استفاده مکرر، عملکرد پایداری ارائه دهد. انتخاب برندهای معتبر و شناخته‌شده که سابقه خوبی در تولید تجهیزات پزشکی با کیفیت دارند، توصیه می‌شود.
-
سهولت کاربری و رابط کاربری: سهولت کاربری و رابط کاربری دستگاه، برای پرسنل پزشکی با سطوح مختلف تجربه، بسیار مهم است. دستگاه باید دارای رابط کاربری ساده، منطقی و کاربرپسند باشد و استفاده از آن نیاز به آموزش پیچیده نداشته باشد.
-
قیمت و هزینه نگهداری: قیمت اولیه دستگاه و هزینه‌های نگهداری و مواد مصرفی آن (پدها، کاغذ، باتری و غیره) را در نظر بگیرید. تعادل مناسبی بین قیمت و کیفیت دستگاه برقرار کنید و به هزینه‌های بلندمدت نگهداری نیز توجه داشته باشید.
-
خدمات پس از فروش و پشتیبانی: از وجود خدمات پس از فروش قوی، گارانتی معتبر و پشتیبانی فنی مناسب برای دستگاه نوار قلب اطمینان حاصل کنید. خدمات پس از فروش، شامل تعمیرات، تامین قطعات یدکی، کالیبراسیون و آموزش پرسنل، در بلندمدت بسیار ارزشمند است.
-
قابلیت‌های ارتباطی و ذخیره‌سازی: در صورت نیاز به انتقال داده‌ها به سیستم‌های کامپیوتری، PACS یا EMR، دستگاهی را انتخاب کنید که دارای گزینه‌های اتصال مناسب (USB، شبکه، بی‌سیم) و قابلیت ذخیره‌سازی داده‌ها باشد.
آخرین دستاوردها و فناوری‌های به کار رفته در دستگاه‌های نوار قلب سه کاناله:
دستگاه‌های نوار قلب سه کاناله نیز به طور مداوم در حال بهبود و ارتقاء هستند و فناوری‌های نوین زیر در مدل‌های جدیدتر به کار رفته‌اند:
-
بهبود فیلترینگ و کاهش آرتیفکت: تکنولوژی‌های پیشرفته‌تر فیلترینگ، به کاهش موثرتر آرتیفکت‌های ناشی از حرکت بیمار، نویزهای محیطی و تداخلات الکترومغناطیسی کمک می‌کنند و نوار قلبی شفاف‌تر و قابل تفسیرتر ارائه می‌دهند.
-
افزایش سرعت پردازش و ثبت نوار قلب: پردازنده‌های قوی‌تر و الگوریتم‌های پیشرفته‌تر، سرعت پردازش سیگنال ECG و ثبت نوار قلب را افزایش داده و زمان انتظار برای نتیجه را کاهش می‌دهند.
-
قابلیت‌های ارتباطی پیشرفته: دستگاه‌های جدیدتر، قابلیت‌های ارتباطی پیشرفته‌تری مانند اتصال به شبکه‌های بی‌سیم Wi-Fi و Bluetooth، سازگاری با پروتکل‌های HL7 و DICOM و امکان انتقال داده‌ها به سیستم‌های تله‌مدیسین را ارائه می‌دهند.
-
صفحات نمایش لمسی و رابط کاربری گرافیکی: صفحات نمایش لمسی رنگی با رابط کاربری گرافیکی (GUI) ساده و کاربرپسند، کاربری دستگاه را آسان‌تر و لذت‌بخش‌تر می‌کنند و امکان دسترسی سریع‌تر به تنظیمات و اطلاعات را فراهم می‌آورند.
بخش سوم: دستگاه نوار قلب 6 کاناله:
دستگاه نوار قلب 6 کاناله چیست و چه اطلاعات تشخیصی بیشتری نسبت به مدل‌های سه کاناله فراهم می‌کند؟
دستگاه نوار قلب 6 کاناله، یک دستگاه ECG پیشرفته‌تر است که با ثبت همزمان 6 لید از نوار قلب، دیدگاه جامع‌تری از فعالیت الکتریکی قلب ارائه می‌دهد. این دستگاه‌ها، اطلاعات تشخیصی بسیار بیشتری نسبت به مدل‌های سه کاناله فراهم کرده و برای تشخیص دقیق‌تر آریتمی‌های پیچیده، بررسی تغییرات ST-T و ارزیابی ایسکمی میوکارد در بخش‌های تخصصی قلب، CCU و اورژانس کاربرد دارند.
اطلاعات تشخیصی بیشتر دستگاه نوار قلب 6 کاناله نسبت به مدل‌های سه کاناله:
-
ثبت شش لید همزمان (Simultaneous 6-Lead Recording): دستگاه‌های 6 کاناله، قادر به ثبت همزمان شش لید (معمولاً لیدهای I, II, III, aVR, aVL, aVF) هستند. ثبت 6 لید، اطلاعات بسیار جامع‌تری نسبت به سه لید در مورد فعالیت الکتریکی دهلیزها و بطن‌ها، هدایت الکتریکی قلب و تغییرات مورفولوژی امواج نوار قلب ارائه می‌دهد.
-
بررسی جامع‌تر آریتمی‌ها (More Comprehensive Arrhythmia Analysis): با ثبت 6 لید، امکان تشخیص دقیق‌تر و طبقه‌بندی انواع آریتمی‌های قلبی فراهم می‌شود. دستگاه‌های 6 کاناله، به خوبی قادر به تشخیص آریتمی‌های دهلیزی و بطنی، بلوک‌های قلبی، سندرم WPW و سایر ریتم‌های غیرطبیعی پیچیده هستند.
-
دقت بالاتر در تشخیص ایسکمی و انفارکتوس میوکارد (Higher Accuracy in Ischemia and Myocardial Infarction Diagnosis): دستگاه‌های 6 کاناله، با ارائه دیدگاه وسیع‌تر از قلب، دقت بالاتری در تشخیص ایسکمی و انفارکتوس میوکارد دارند. ثبت شش لید، امکان بررسی تغییرات ST-T در نواحی مختلف قلب را فراهم کرده و تشخیص ایسکمی‌های موضعی و تغییرات ظریف نوار قلب را تسهیل می‌کند.
-
ارزیابی دقیق‌تر محور قلب و هیپرتروفی بطنی (More Accurate Cardiac Axis and Ventricular Hypertrophy Evaluation): دستگاه‌های 6 کاناله، با استفاده از لیدهای بیشتر، ارزیابی دقیق‌تری از محور الکتریکی قلب و تشخیص هیپرتروفی بطن چپ و راست را امکان‌پذیر می‌سازند.
ویژگی‌های فنی و طراحی دستگاه‌های نوار قلب 6 کاناله:
دستگاه‌های نوار قلب 6 کاناله، معمولاً دارای ویژگی‌های فنی و طراحی پیشرفته‌تری نسبت به مدل‌های سه کاناله هستند:
-
صفحه نمایش رنگی با وضوح بالا (High-Resolution Color Screen): دستگاه‌های 6 کاناله، معمولاً مجهز به صفحه نمایش رنگی با وضوح بالا و بزرگتر هستند که نوار قلب 6 لید را به صورت همزمان و با جزئیات بیشتر نمایش می‌دهند. صفحات نمایش با وضوح بالا، تفسیر نوار قلب و تشخیص تغییرات ظریف را آسان‌تر می‌کنند.
-
رابط کاربری پیشرفته و گرافیکی (Advanced Graphical User Interface - GUI): دستگاه‌های 6 کاناله، دارای رابط کاربری پیشرفته و گرافیکی هستند که امکان دسترسی آسان به تنظیمات مختلف دستگاه، فیلترها، گزینه‌های اندازه‌گیری و ابزارهای تفسیر نوار قلب را فراهم می‌کنند. رابط کاربری گرافیکی، کاربری دستگاه را برای پرسنل پزشکی با سطوح مختلف تجربه، بهینه می‌کند.
-
گزینه‌های اتصال متنوع (Versatile Connectivity Options): دستگاه‌های 6 کاناله، معمولاً گزینه‌های اتصال متنوعی مانند پورت USB، پورت شبکه، پورت سریال، کارت حافظه SD و قابلیت انتقال بی‌سیم داده‌ها (Wi-Fi، Bluetooth) را ارائه می‌دهند. این امکانات، انتقال داده‌ها به سیستم‌های PACS، EMR، HIS، پرینترهای شبکه و سایر دستگاه‌ها را تسهیل می‌کنند.
-
قابلیت ذخیره‌سازی حجم بالای داده‌ها (Large Data Storage Capacity): دستگاه‌های 6 کاناله، دارای حافظه داخلی بزرگتر برای ذخیره‌سازی تعداد زیادی نوار قلب بیماران هستند. برخی از مدل‌ها، امکان ذخیره‌سازی هزاران نوار قلب را فراهم می‌کنند. ذخیره‌سازی حجم بالای داده‌ها، امکان مدیریت جامع سوابق بیماران و بازبینی آسان‌تر نوار قلب‌های قبلی را فراهم می‌سازد.
-
طراحی مقاوم و بادوام (Robust and Durable Design): دستگاه‌های 6 کاناله، معمولاً با طراحی مقاوم و بادوام ساخته می‌شوند و برای استفاده در محیط‌های پرتردد و پرفشار بیمارستانی مانند بخش‌های اورژانس و CCU مناسب هستند. بدنه‌های مقاوم در برابر ضربه، گرد و غبار و رطوبت، طول عمر دستگاه را افزایش می‌دهند.
کاربردهای تخصصی دستگاه نوار قلب 6 کاناله در کلینیک‌های قلب، بخش‌های CCU و اورژانس:
دستگاه‌های نوار قلب 6 کاناله، به دلیل دقت تشخیصی بالا و قابلیت‌های پیشرفته، در کاربردهای تخصصی زیر در مراکز درمانی مورد استفاده قرار می‌گیرند:
-
کلینیک‌های تخصصی قلب و عروق (Cardiology Clinics): در کلینیک‌های تخصصی قلب و عروق، دستگاه‌های 6 کاناله برای تشخیص دقیق‌تر بیماری‌های قلبی، ارزیابی جامع بیماران با آریتمی‌های پیچیده، بررسی دقیق‌تر ایسکمی میوکارد و ارزیابی بیماران قبل و بعد از مداخلات قلبی کاربرد دارند. دستگاه‌های 6 کاناله، ابزار اصلی تشخیصی برای متخصصان قلب و عروق به شمار می‌روند.
-
بخش‌های مراقبت ویژه قلبی (CCU - Coronary Care Units): در بخش‌های CCU، دستگاه‌های 6 کاناله برای پایش مداوم و دقیق نوار قلب بیماران بدحال قلبی، تشخیص سریع و به‌موقع آریتمی‌های تهدید کننده حیات، بررسی لحظه‌ای تغییرات ST-T و پایش بیماران پس از سکته قلبی مورد استفاده قرار می‌گیرند. پایش دقیق نوار قلب با دستگاه 6 کاناله در بخش‌های CCU، امکان مداخله سریع و نجات جان بیماران را فراهم می‌کند.
-
اورژانس (Emergency Departments): در بخش اورژانس، دستگاه‌های 6 کاناله برای تشخیص سریع و دقیق بیماران با درد قفسه سینه، تنگی نفس و سایر علائم قلبی، تشخیص افتراقی بین آنژین صدری و سکته قلبی، ارزیابی بیماران با آریتمی‌های ناگهانی و پایش بیماران بدحال اورژانسی کاربرد دارند. سرعت، دقت و قابلیت اطمینان دستگاه‌های 6 کاناله در بخش اورژانس بسیار حیاتی است.
تفسیر نوار قلب 6 کاناله و مهارت‌های مورد نیاز:
تفسیر نوار قلب 6 کاناله، نیازمند دانش تخصصی و مهارت بالایی در الکتروکاردیوگرافی است. کادر پزشکی برای تفسیر صحیح نوار قلب 6 کاناله، باید به مهارت‌های زیر مسلط باشند:
-
آشنایی کامل با لیدهای مختلف (Comprehensive Knowledge of Different Leads): تفسیر نوار قلب 6 کاناله، نیازمند آشنایی کامل با لیدهای مختلف (I, II, III, aVR, aVL, aVF) و نحوه نمایش فعالیت الکتریکی قلب از زوایای مختلف توسط هر لید است. درک دقیق آناتومی الکتریکی قلب و ارتباط آن با لیدهای مختلف، برای تفسیر صحیح نوار قلب ضروری است.
-
شناسایی الگوهای پاتولوژیک (Identification of Pathological Patterns): کادر پزشکی باید قادر به شناسایی الگوهای پاتولوژیک مختلف در نوار قلب 6 کاناله، مانند الگوهای آریتمی‌ها، ایسکمی، انفارکتوس میوکارد، بلوک‌های قلبی و هیپرتروفی‌های بطنی باشند. آشنایی با ویژگی‌های ECG هر پاتولوژی و تمایز آنها از نوار قلب نرمال، کلید تفسیر صحیح است.
-
تفسیر سیستماتیک نوار قلب (Systematic ECG Interpretation Approach): تفسیر نوار قلب 6 کاناله باید به صورت سیستماتیک و گام به گام انجام شود. یک رویکرد سیستماتیک، شامل بررسی ریتم، ضربان قلب، محور قلب، فواصل PR، QRS و QT، امواج P، QRS و T، قطعه ST و موج T و سایر اجزای نوار قلب است. رویکرد سیستماتیک، از جا افتادن نکات مهم و خطاهای تفسیری جلوگیری می‌کند.
-
دانش بالینی و ارتباط با وضعیت بیمار (Clinical Correlation): تفسیر نوار قلب 6 کاناله باید همواره با دانش بالینی و وضعیت بیمار در ارتباط باشد. اطلاعات بالینی بیمار، شرح حال، علائم، یافته‌های معاینه فیزیکی و سایر تست‌های تشخیصی، به تفسیر دقیق‌تر نوار قلب و افتراق بین یافته‌های پاتولوژیک و تغییرات طبیعی کمک می‌کنند.
راهنمای عملی برای انجام نوار قلب 6 کاناله با کیفیت بالا:
برای به دست آوردن نوار قلب 6 کاناله با کیفیت بالا و قابل اعتماد، رعایت نکات عملی زیر ضروری است:
- آماده‌سازی مناسب بیمار (Proper Patient Preparation):
-
توضیحات کامل: به بیمار در مورد پروسیجر نوار قلب 6 کاناله توضیح داده و نگرانی‌های او را برطرف کنید.
-
آماده‌سازی پوست: پوست ناحیه اتصال الکترودها را به دقت تمیز و آماده کنید. از ژل رسانای ECG با کیفیت استفاده کنید. در صورت لزوم، موهای زائد ناحیه را اصلاح کنید.
-
حذف اشیاء فلزی: از بیمار بخواهید اشیاء فلزی مانند جواهرات، ساعت و تلفن همراه را از خود دور کند.
-
تخت مناسب: بیمار باید روی تخت معاینه مناسب و راحت دراز بکشد.
-
-
جایگذاری دقیق لیدها (Accurate Lead Placement):
-
موقعیت استاندارد لیدها: لیدهای نوار قلب 6 کاناله را دقیقاً مطابق با موقعیت‌های استاندارد مشخص‌شده (اندام‌ها و قفسه سینه) قرار دهید. از راهنمای تصویری دستگاه و دستورالعمل‌های استاندارد استفاده کنید.
-
جلوگیری از اشتباهات: از اشتباه در جایگذاری لیدها (مانند جابجایی لیدها یا قرار دادن لیدها در موقعیت نادرست) اجتناب کنید. اشتباه در جایگذاری لیدها، می‌تواند منجر به آرتیفکت‌های قابل توجه و تفسیر نادرست نوار قلب شود.
-
بررسی مجدد: پس از قرار دادن لیدها، موقعیت آنها را مجدداً بررسی کنید و از اتصال صحیح آنها به دستگاه اطمینان حاصل کنید.
-
-
تنظیمات دستگاه (Device Settings):
-
تنظیمات پیش‌فرض: تنظیمات پیش‌فرض دستگاه (سرعت ثبت، حساسیت، فیلترها) را بررسی و در صورت نیاز، مطابق با شرایط بیمار و پروتکل مرکز درمانی تنظیم کنید.
-
فیلترهای مناسب: فیلترهای دستگاه را به طور مناسب تنظیم کنید. استفاده از فیلترهای زیاد، ممکن است منجر به حذف امواج واقعی نوار قلب شود. معمولاً فیلترهای نویز عضلانی و فیلتر برق شهر به صورت پیش‌فرض فعال می‌شوند.
-
-
جلوگیری از آرتیفکت (Artifact Prevention):
-
آرامش بیمار: به بیمار اطمینان دهید و از او بخواهید در طول ثبت نوار قلب، کاملاً آرام و بی‌حرکت باقی بماند و از صحبت کردن و حرکت عضلات خودداری کند.
-
حذف منابع نویز: از منابع نویز محیطی مانند تلفن‌های همراه، دستگاه‌های الکتریکی پرقدرت و لرزش تخت معاینه دوری کنید.
-
پد تماس خوب: اطمینان حاصل کنید که الکترودها به خوبی به پوست چسبیده‌اند و تماس کافی با پوست برقرار است. استفاده از ژل رسانا به مقدار کافی و تعویض پدهای کهنه و خشک‌شده، به بهبود کیفیت تماس کمک می‌کند.
-
فاکتورهای مهم در خرید دستگاه نوار قلب 6 کاناله برای مراکز تخصصی:
در زمان انتخاب و خرید دستگاه نوار قلب 6 کاناله برای مراکز تخصصی قلب و عروق، CCU و اورژانس، فاکتورهای زیر باید مورد توجه ویژه قرار گیرند:
-
دقت و حساسیت بالا (High Accuracy and Sensitivity): دقت و حساسیت دستگاه در ثبت و تشخیص تغییرات ظریف نوار قلب، از اهمیت حیاتی برخوردار است. دستگاه باید قادر به ثبت امواج PQRSTU با وضوح بالا و تشخیص دقیق آریتمی‌های پیچیده و تغییرات ایسکمی باشد.
-
قابلیت فیلترینگ قوی (Strong Filtering Capability): دستگاه باید دارای سیستم فیلترینگ قوی و موثر برای کاهش آرتیفکت‌های ناشی از نویز، لرزش و حرکات بیمار باشد و نوار قلبی شفاف و قابل تفسیر ارائه دهد.
-
نرم‌افزار تفسیر نوار قلب (ECG Interpretation Software): وجود نرم‌افزار تفسیر نوار قلب، می‌تواند به پزشکان در تفسیر سریع‌تر و دقیق‌تر نوار قلب کمک کند. نرم‌افزار باید قادر به تشخیص خودکار ریتم قلب، اندازه‌گیری فواصل و قطعات ECG، و ارائه تفسیر اولیه باشد. توجه داشته باشید که تفسیر نرم‌افزاری، همواره باید توسط پزشک متخصص تایید شود و جایگزین قضاوت بالینی نیست.
-
صفحه نمایش با کیفیت بالا و رابط کاربری مناسب (High-Quality Display and User-Friendly Interface): صفحه نمایش دستگاه باید بزرگ، رنگی، با وضوح بالا و قابلیت نمایش نوار قلب 6 کاناله به صورت همزمان و با جزئیات دقیق باشد. رابط کاربری دستگاه باید ساده، منطقی، کاربرپسند و با دسترسی آسان به تنظیمات و عملکردهای مختلف باشد.
-
قابلیت اطمینان و دوام (Reliability and Durability): دستگاه باید از قابلیت اطمینان و دوام بالایی برخوردار باشد و در شرایط پرفشار و محیط‌های بیمارستانی، عملکرد پایداری ارائه دهد.
-
خدمات پس از فروش و پشتیبانی فنی قوی (Strong After-Sales Service and Technical Support): خدمات پس از فروش قوی، شامل گارانتی معتبر، تعمیرات سریع و با کیفیت، تامین قطعات یدکی و پشتیبانی فنی آنلاین و حضوری، برای دستگاه‌های 6 کاناله تخصصی بسیار مهم است.
-
قیمت و هزینه نگهداری (Price and Maintenance Cost): قیمت دستگاه‌های 6 کاناله معمولاً بالاتر از مدل‌های سه کاناله و تک کاناله است. بودجه مرکز درمانی را در نظر گرفته و تعادل مناسبی بین قیمت، کیفیت، امکانات و خدمات پس از فروش برقرار کنید. هزینه‌های نگهداری و مواد مصرفی دستگاه را نیز در نظر بگیرید.
نوآوری‌ها و فناوری‌های جدید در دستگاه‌های نوار قلب 6 کاناله:
دستگاه‌های نوار قلب 6 کاناله، همگام با پیشرفتهای تکنولوژی، از نوآوری‌های جدیدی بهره‌مند شده‌اند:
-
الکتروکاردیوگرافی برداری (Vectorcardiography - VCG): برخی از دستگاه‌های 6 کاناله پیشرفته، قابلیت الکتروکاردیوگرافی برداری (VCG) را نیز ارائه می‌دهند. VCG، نمایش سه‌بعدی فعالیت الکتریکی قلب است که اطلاعات دقیق‌تری نسبت به نوار قلب 12 کاناله سنتی در مورد جهت و بزرگی نیروهای الکتریکی قلب ارائه می‌دهد و در تشخیص برخی از بیماری‌های قلبی پیچیده، مانند هیپرتروفی بطنی و بلوک‌های شاخه‌ای، مفید است.
-
سیستم‌های تفسیر اتوماتیک پیشرفته (Advanced Automatic Interpretation Systems): سیستم‌های تفسیر اتوماتیک در دستگاه‌های 6 کاناله جدید، از الگوریتم‌های هوشمندتر و پیچیده‌تری برای تفسیر نوار قلب استفاده می‌کنند و دقت و قابلیت اطمینان بالاتری در تشخیص آریتمی‌ها و سایر پاتولوژی‌های قلبی ارائه می‌دهند. با این حال، همواره به یاد داشته باشید که تفسیر اتوماتیک، تنها یک ابزار کمکی است و جایگزین قضاوت بالینی پزشک نمی‌شود.
-
انتقال بی‌سیم داده‌ها و تله‌مدیسین (Wireless Data Transmission and Telemedicine): دستگاه‌های 6 کاناله جدید، به قابلیت‌های انتقال بی‌سیم داده‌ها (Wi-Fi، Bluetooth) و تله‌مدیسین مجهز شده‌اند. این امکانات، انتقال فوری نوار قلب به سیستم‌های PACS، EMR، HIS و ارسال آن به متخصصان قلب و عروق از راه دور برای مشاوره و تفسیر را تسهیل می‌کنند و در بهبود دسترسی به خدمات تخصصی قلب و عروق، به‌ویژه در مناطق دورافتاده و اورژانس‌های پیش‌بیمارستانی، نقش مهمی ایفا می‌کنند.
بخش چهارم: دستگاه نوار قلب 12 کاناله:
دستگاه نوار قلب 12 کاناله چیست و چرا "استاندارد طلایی" در الکتروکاردیوگرافی است؟
دستگاه نوار قلب 12 کاناله، به عنوان پیشرفته‌ترین و کامل‌ترین نوع دستگاه ECG، به دلیل قابلیت ثبت همزمان 12 لید از نوار قلب، "استاندارد طلایی" در الکتروکاردیوگرافی شناخته می‌شود. این دستگاه‌ها، جامع‌ترین و دقیق‌ترین اطلاعات تشخیصی را در مورد فعالیت الکتریکی قلب ارائه می‌دهند و برای تشخیص طیف وسیعی از بیماری‌های قلبی، از آریتمی‌های ساده تا ایسکمی و انفارکتوس میوکارد، در تمامی بخش‌های بیمارستانی و کلینیک‌های تخصصی قلب و عروق کاربرد دارند.
دلایل "استاندارد طلایی" بودن دستگاه نوار قلب 12 کاناله:
-
ثبت 12 لید همزمان (Simultaneous 12-Lead Recording): مهم‌ترین دلیل "استاندارد طلایی" بودن دستگاه‌های 12 کاناله، ثبت همزمان 12 لید استاندارد نوار قلب است (لیدهای I, II, III, aVR, aVL, aVF, V1, V2, V3, V4, V5, V6). این 12 لید، فعالیت الکتریکی قلب را از زوایای مختلف و جامعی ثبت می‌کنند و دیدگاه سه‌بعدی از قلب ارائه می‌دهند.
-
دیدگاه جامع از قلب (Comprehensive Cardiac View): با ثبت 12 لید، دستگاه‌های 12 کاناله، دیدگاه جامع و کاملی از تمام نواحی قلب (دهلیزها، بطن‌ها، دیواره‌های قدامی، خلفی، جانبی و تحتانی) ارائه می‌دهند. این دیدگاه جامع، امکان تشخیص دقیق‌تر و موثرتر بیماری‌های قلبی را فراهم می‌کند.
-
دقت بسیار بالا در تشخیص بیماری‌های قلبی (Very High Accuracy in Cardiac Disease Diagnosis): دستگاه‌های نوار قلب 12 کاناله، به دلیل ثبت 12 لید و بهره‌گیری از تکنولوژی‌های پیشرفته، بالاترین سطح دقت تشخیصی را در بین انواع دستگاه‌های ECG ارائه می‌دهند. این دستگاه‌ها، در تشخیص طیف وسیعی از بیماری‌های قلبی، از جمله آریتمی‌ها، ایسکمی میوکارد، انفارکتوس میوکارد، بلوک‌های قلبی، هیپرتروفی‌های بطنی، پریکاردیت و بیماری‌های مادرزادی قلب، بسیار حساس و اختصاصی هستند.
-
استاندارد بین‌المللی (International Standard): نوار قلب 12 کاناله، به عنوان استاندارد بین‌المللی در الکتروکاردیوگرافی در سراسر جهان پذیرفته شده است. پروتکل‌های تشخیصی، دستورالعمل‌های درمانی و مطالعات بالینی متعددی بر اساس تفسیر نوار قلب 12 کاناله طراحی و اجرا شده‌اند. استفاده از دستگاه‌های 12 کاناله، انطباق با استانداردهای جهانی و سهولت در تبادل اطلاعات پزشکی را تضمین می‌کند.
مشخصات فنی پیشرفته و قابلیت‌های منحصربه‌فرد دستگاه‌های نوار قلب 12 کاناله:
دستگاه‌های نوار قلب 12 کاناله، به عنوان پیشرفته‌ترین نوع دستگاه ECG، از مشخصات فنی بسیار پیشرفته و قابلیت‌های منحصربه‌فردی برخوردارند:
-
سیستم‌های فیلترینگ قوی و پیشرفته (Strong and Advanced Filtering Systems): دستگاه‌های 12 کاناله، مجهز به سیستم‌های فیلترینگ بسیار قوی و پیشرفته برای حذف موثر آرتیفکت‌های ناشی از نویز، لرزش، حرکات تنفسی و تداخلات الکترومغناطیسی هستند. این سیستم‌ها، نوار قلبی بسیار شفاف و با کیفیت بالا ارائه می‌دهند که تفسیر آن را آسان‌تر و دقیق‌تر می‌کنند. برخی از دستگاه‌های پیشرفته، از فیلترهای adaptive و nonlinear استفاده می‌کنند که به صورت هوشمند، نویز را بدون تاثیر بر امواج واقعی نوار قلب حذف می‌کنند.
-
سرعت نمونه‌برداری بسیار بالا (Very High Sampling Rate): دستگاه‌های 12 کاناله، با سرعت نمونه‌برداری بسیار بالا (معمولاً 500 تا 1000 نمونه بر ثانیه یا بیشتر) سیگنال ECG را ثبت می‌کنند. سرعت نمونه‌برداری بالا، دقت و وضوح امواج نوار قلب را افزایش داده و امکان تشخیص تغییرات بسیار ظریف نوار قلب را فراهم می‌کند.
-
پردازش سیگنال پیشرفته (Advanced Signal Processing): دستگاه‌های 12 کاناله، از تکنولوژی‌های پردازش سیگنال پیشرفته برای بهبود کیفیت نوار قلب، کاهش نویز، افزایش وضوح امواج و اندازه‌گیری دقیق‌تر پارامترهای ECG استفاده می‌کنند. برخی از دستگاه‌ها، از الگوریتم‌های Wavelet Transform و Fourier Transform برای تجزیه و تحلیل سیگنال ECG و استخراج اطلاعات تشخیصی بیشتر بهره می‌برند.
-
قابلیت اتصال به شبکه و سیستم‌های اطلاعات بیمارستانی (Network Connectivity and HIS/EMR Integration): دستگاه‌های 12 کاناله، به طور معمول دارای قابلیت اتصال به شبکه (LAN، Wi-Fi) هستند و با سیستم‌های اطلاعات بیمارستانی (HIS - Hospital Information System) و پرونده الکترونیک سلامت (EMR - Electronic Medical Record) سازگار هستند. این امکانات، انتقال خودکار نوار قلب به پرونده الکترونیکی بیمار، دسترسی از راه دور به نوار قلب، گزارش‌گیری و مدیریت جامع داده‌های ECG را تسهیل می‌کنند.
کاربردهای وسیع و متنوع دستگاه نوار قلب 12 کاناله در تمامی بخش‌های بیمارستانی و کلینیک‌های تخصصی:
دستگاه‌های نوار قلب 12 کاناله، به دلیل جامعیت اطلاعات تشخیصی و دقت بالا، در تمامی بخش‌های بیمارستانی و کلینیک‌های تخصصی پزشکی کاربردهای وسیعی دارند:
-
بخش‌های قلب و عروق (Cardiology Departments): دستگاه‌های 12 کاناله، ابزار اصلی و ضروری در بخش‌های قلب و عروق هستند و برای تشخیص و مدیریت تمامی بیماری‌های قلبی مورد استفاده قرار می‌گیرند. از تشخیص آریتمی‌های پیچیده و ایسکمی میوکارد تا ارزیابی بیماران با نارسایی قلبی، بیماری‌های دریچه‌ای و بیماری‌های مادرزادی قلب، دستگاه‌های 12 کاناله، نقش کلیدی ایفا می‌کنند.
-
بخش‌های مراقبت ویژه (ICU - Intensive Care Units) و CCU: در بخش‌های ICU و CCU، دستگاه‌های 12 کاناله برای پایش مداوم و دقیق نوار قلب بیماران بدحال با شرایط مختلف پزشکی، از جمله بیماران قلبی، تنفسی، کلیوی و بیماران پس از جراحی، کاربرد دارند. پایش 12 لید، امکان تشخیص سریع و به‌موقع تغییرات نوار قلب و آریتمی‌های تهدید کننده حیات را فراهم می‌کند.
-
بخش‌های اورژانس (Emergency Departments): در بخش اورژانس، دستگاه‌های 12 کاناله برای ارزیابی سریع و دقیق بیماران با علائم قلبی (درد قفسه سینه، تنگی نفس، سنکوپ و غیره)، تشخیص افتراقی بین مشکلات قلبی و غیر قلبی، تشخیص سریع سکته قلبی و هدایت تصمیمات درمانی اورژانسی مورد استفاده قرار می‌گیرند. نوار قلب 12 کاناله در اورژانس، به عنوان یک تست "Rule-in" و "Rule-out" در بیماران با درد قفسه سینه، نقش حیاتی دارد.
-
بخش‌های داخلی و سایر بخش‌های بیمارستانی (Internal Medicine and Other Hospital Wards): در بخش‌های داخلی و سایر بخش‌های بیمارستانی، دستگاه‌های 12 کاناله برای بررسی روتین نوار قلب بیماران بستری، غربالگری بیماران در معرض خطر بیماری‌های قلبی و ارزیابی وضعیت قلبی بیماران قبل از جراحی و مداخلات درمانی کاربرد دارند.
-
کلینیک‌های تخصصی و مطب‌ها (Specialty Clinics and Private Practices): در کلینیک‌های تخصصی قلب و عروق، ریه، غدد و متابولیسم و مطب‌های پزشکان متخصص قلب و عروق و داخلی، دستگاه‌های 12 کاناله برای بررسی‌های تشخیصی جامع نوار قلب، پایش بیماران سرپایی و ارزیابی بیماران با ریسک بیماری‌های قلبی مورد استفاده قرار می‌گیرند.
-
مراکز تحقیقاتی و دانشگاهی (Research Centers and Academic Institutions): دستگاه‌های 12 کاناله پیشرفته با قابلیت‌های خاص تحقیقاتی، در مراکز تحقیقاتی و دانشگاهی برای انجام مطالعات بالینی در زمینه بیماری‌های قلبی و عروقی، توسعه الگوریتم‌های تفسیر نوار قلب و ارزیابی روش‌های نوین درمانی مورد استفاده قرار می‌گیرند.
تفسیر نوار قلب 12 کاناله و مهارت‌های تخصصی مورد نیاز:
تفسیر نوار قلب 12 کاناله، یک مهارت تخصصی است که نیازمند دانش عمیق در الکتروفیزیولوژی قلب، پاتوفیزیولوژی بیماری‌های قلبی و تجربه بالینی است. کادر پزشکی برای تفسیر نوار قلب 12 کاناله باید به مهارت‌های تخصصی زیر مجهز باشند:
-
دانش لیدهای 12 کاناله و آناتومی الکتریکی قلب (Knowledge of 12-Lead ECG and Cardiac Electrical Anatomy): تفسیر نوار قلب 12 کاناله، مستلزم دانش کامل در مورد لیدهای 12 کاناله، موقعیت آناتومیک هر لید و نحوه نمایش فعالیت الکتریکی نواحی مختلف قلب توسط هر لید است. درک صحیح رابطه بین لیدها و نواحی قلب، کلید تفسیر دقیق نوار قلب 12 کاناله است.
-
تشخیص الگوهای مختلف نوار قلب (Pattern Recognition in ECG): کادر پزشکی باید قادر به تشخیص الگوهای مختلف نوار قلب در بیماری‌های قلبی مختلف، از جمله الگوهای ایسکمی و انفارکتوس میوکارد (STEMI و NSTEMI)، آریتمی‌های دهلیزی و بطنی، بلوک‌های قلبی، هیپرتروفی‌های بطنی و سایر پاتولوژی‌های قلبی باشند. توانایی تشخیص الگوهای نوار قلب، نیازمند تجربه و تمرین مداوم است.
-
استفاده از الگوریتم‌های تفسیر و رویکردهای سیستماتیک (Utilization of Interpretation Algorithms and Systematic Approaches): تفسیر نوار قلب 12 کاناله باید به صورت سیستماتیک و با استفاده از الگوریتم‌های تفسیر انجام شود. الگوریتم‌های تفسیر، گام به گام، به بررسی ریتم، ضربان قلب، محور قلب، فواصل و قطعات ECG و امواج مختلف نوار قلب می‌پردازند و از جا افتادن نکات مهم و خطاهای تفسیری جلوگیری می‌کنند.
-
آموزش مداوم و به‌روزرسانی دانش (Continuous Learning and Knowledge Update): الکتروکاردیوگرافی یک حوزه پویا و در حال تحول است و تفسیر نوار قلب 12 کاناله، نیازمند آموزش مداوم، به‌روزرسانی دانش و شرکت در دوره‌های آموزشی و کنفرانس‌های مرتبط است. آشنایی با آخرین دستورالعمل‌ها، مقالات علمی و نوآوری‌های تکنولوژیک در حوزه الکتروکاردیوگرافی، برای حفظ مهارت و ارائه تفسیرهای دقیق و به‌روز ضروری است.
راهنمای عملی برای انجام نوار قلب 12 کاناله با کیفیت ایده‌آل:
برای انجام نوار قلب 12 کاناله با کیفیت ایده‌آل و کمترین خطای ممکن، رعایت راهنمای عملی زیر توصیه می‌شود:
- آماده‌سازی کامل بیمار (Comprehensive Patient Preparation):
-
شرح کامل پروسیجر: به بیمار در مورد روند انجام نوار قلب 12 کاناله، هدف از انجام آن و اهمیت همکاری بیمار برای به دست آوردن نتیجه دقیق، توضیحات کامل ارائه دهید و به سوالات او پاسخ دهید.
-
آماده‌سازی پوست بهینه: پوست ناحیه اتصال الکترودها را با دقت و به روش صحیح آماده کنید. از ژل رسانای ECG با کیفیت بالا به مقدار کافی استفاده کنید. در صورت وجود موهای زائد در ناحیه، حتماً آنها را اصلاح کنید.
-
کنترل عوامل مداخله‌گر: از بیمار بخواهید در طول ثبت نوار قلب، کاملاً آرام و بی‌حرکت باقی بماند، نفس خود را حبس نکند و از صحبت کردن و حرکت عضلات خودداری کند. محیط اتاق را آرام و ساکت نگه دارید و از منابع نویز محیطی دوری کنید.
-
دمای مناسب اتاق: دمای اتاق را در محدوده مناسب (نه خیلی سرد و نه خیلی گرم) تنظیم کنید تا بیمار احساس راحتی کند و از لرزیدن عضلات به دلیل سرما جلوگیری شود.
-
-
انتخاب محل مناسب لیدها و جایگذاری دقیق (Optimal Lead Placement and Accurate Positioning):
-
استفاده از راهنمای استاندارد: برای جایگذاری لیدهای 12 کاناله، همواره از راهنمای استاندارد رنگی و تصویری لیدهای ECG (مانند راهنمای Mason-Likar یا AHA) استفاده کنید و موقعیت دقیق هر لید را به دقت رعایت کنید.
-
علامت‌گذاری دقیق: برای اطمینان از جایگذاری صحیح لیدهای پریکاردیال (V1-V6)، از علامت‌گذاری دقیق محل لیدها بر اساس فضاهای بین دنده‌ای و خطوط آناتومیک قفسه سینه استفاده کنید.
-
چک مجدد موقعیت لیدها: پس از جایگذاری لیدها، موقعیت آنها را مجدداً بررسی کنید و از قرارگیری صحیح و متقارن لیدها در طرفین بدن اطمینان حاصل کنید.
-
استفاده از ابزارهای کمکی: در صورت نیاز، از ابزارهای کمکی مانند کولیس یا خط کش برای اندازه‌گیری فواصل و موقعیت لیدها استفاده کنید تا دقت جایگذاری لیدها افزایش یابد.
-
-
تنظیمات بهینه دستگاه (Optimal Device Settings):
-
تنظیمات اختصاصی بیمار: تنظیمات دستگاه را بر اساس شرایط خاص بیمار (مانند سن، جنسیت، جثه و وضعیت بالینی) و پروتکل مرکز درمانی تنظیم کنید.
-
بهینه‌سازی فیلترها: فیلترهای دستگاه را به گونه‌ای تنظیم کنید که ضمن کاهش موثر آرتیفکت‌ها، امواج واقعی نوار قلب حفظ شوند. از تنظیمات فیلتر پیش‌فرض دستگاه استفاده کنید و در صورت لزوم، تنظیمات را به صورت دستی تغییر دهید.
-
تنظیم سرعت و حساسیت: سرعت ثبت نوار قلب را روی 25 mm/s و حساسیت را روی 10 mm/mV تنظیم کنید، مگر در موارد خاص که نیاز به تنظیمات متفاوت باشد.
-
-
کنترل محیط و حذف منابع نویز (Environment Control and Noise Source Elimination):
-
محیط آرام و ساکت: محیط انجام نوار قلب را تا حد امکان آرام و ساکت نگه دارید و از منابع نویز محیطی (مانند صدای بلند دستگاه‌ها، رفت و آمد زیاد و صحبت کردن پرسنل) دوری کنید.
-
حذف تداخلات الکترومغناطیسی: از قرار دادن دستگاه نوار قلب در مجاورت دستگاه‌های الکتریکی پرقدرت، ترانسفورماتورها و منابع تداخل الکترومغناطیسی خودداری کنید.
-
اتصال زمین مناسب: از اتصال زمین مناسب دستگاه نوار قلب و تخت معاینه اطمینان حاصل کنید تا از نویز برق شهر و آرتیفکت‌های ناشی از آن جلوگیری شود.
-
جنبه‌های کلیدی در انتخاب و خرید دستگاه نوار قلب 12 کاناله برای مراکز درمانی:
انتخاب و خرید دستگاه نوار قلب 12 کاناله، یک سرمایه‌گذاری مهم برای مراکز درمانی است و نیازمند بررسی دقیق جنبه‌های کلیدی زیر است:
-
دقت تشخیصی و کیفیت ثبت (Diagnostic Accuracy and Recording Quality): اولویت اصلی در انتخاب دستگاه 12 کاناله، دقت تشخیصی بالا و کیفیت ثبت نوار قلب است. دستگاه باید قادر به ثبت نوار قلبی شفاف، بدون نویز و آرتیفکت‌های زیاد باشد و اطلاعات دقیق و قابل اعتمادی برای تشخیص بیماری‌های قلبی ارائه دهد. کیفیت ثبت را با بررسی نمونه نوارهای قلب ثبت شده با دستگاه و مقایسه آنها با نمونه‌های استاندارد ارزیابی کنید.
-
قابلیت اطمینان و دوام (Reliability and Durability): دستگاه 12 کاناله باید از قابلیت اطمینان و دوام بالا برخوردار باشد و در شرایط سخت و محیط‌های پرفشار بیمارستانی، عملکرد پایداری ارائه دهد. به سابقه برند، نظرات کاربران و گواهی‌نامه‌های کیفیت دستگاه توجه کنید.
-
سهولت استفاده و رابط کاربری (Ease of Use and User Interface): سهولت استفاده و رابط کاربری دستگاه، برای پرسنل پزشکی با سطوح مختلف تجربه، بسیار مهم است. دستگاه باید دارای رابط کاربری ساده، منطقی و کاربرپسند باشد و استفاده از عملکردهای مختلف آن نیاز به آموزش پیچیده نداشته باشد. دستگاه‌های با صفحه نمایش لمسی و رابط کاربری گرافیکی مدرن، معمولاً کاربری آسان‌تری دارند.
-
امکانات نرم‌افزاری و قابلیت‌های پیشرفته (Software Features and Advanced Capabilities): دستگاه‌های 12 کاناله پیشرفته، امکانات نرم‌افزاری و قابلیت‌های پیشرفتهای مانند نرم‌افزار تفسیر نوار قلب، سیستم‌های مدیریت داده‌ها، قابلیت اتصال به شبکه و تله‌مدیسین، الکتروکاردیوگرافی برداری و پایش طولانی‌مدت نوار قلب را ارائه می‌دهند. امکانات نرم‌افزاری، کارایی و کاربردپذیری دستگاه را به طور قابل توجهی افزایش می‌دهند. نیازهای مرکز درمانی خود را بررسی کرده و دستگاهی را انتخاب کنید که امکانات مناسب را ارائه دهد.
-
خدمات پشتیبانی و خدمات پس از فروش (Support Services and After-Sales Service): از وجود خدمات پشتیبانی قوی، خدمات پس از فروش معتبر و گارانتی مناسب برای دستگاه 12 کاناله اطمینان حاصل کنید. خدمات پس از فروش، شامل نصب و راه‌اندازی دستگاه، آموزش پرسنل، تعمیرات سریع و با کیفیت، تامین قطعات یدکی و کالیبراسیون دوره‌ای، در بلندمدت بسیار ارزشمند است.
-
قیمت و بودجه (Price and Budget): دستگاه‌های نوار قلب 12 کاناله، معمولاً قیمت بالاتری نسبت به سایر انواع ECG دارند. بودجه مرکز درمانی را به دقت برآورد کرده و تعادل مناسبی بین قیمت، کیفیت، امکانات و خدمات پشتیبانی برقرار کنید. به خاطر داشته باشید که سرمایه‌گذاری در یک دستگاه 12 کاناله با کیفیت بالا، یک سرمایه‌گذاری بلندمدت در ارتقاء سطح خدمات تشخیصی قلب و عروق در مرکز شماست.
نوآوری‌ها و روندهای توسعه در دستگاه‌های نوار قلب 12 کاناله:
دستگاه‌های نوار قلب 12 کاناله، به عنوان پیشرفته‌ترین ابزارهای الکتروکاردیوگرافی، همواره در خط مقدم نوآوری و توسعه تکنولوژی‌های جدید قرار داشته‌اند و روندهای زیر در حال شکل‌دهی آینده این دستگاه‌ها هستند:
-
ادغام با هوش مصنوعی و یادگیری ماشین (Artificial Intelligence and Machine Learning Integration): ادغام هوش مصنوعی (AI) و یادگیری ماشین (ML) در دستگاه‌های 12 کاناله، پتانسیل عظیمی برای بهبود دقت، سرعت و کارایی تفسیر نوار قلب و تشخیص بیماری‌های قلبی دارد. الگوریتم‌های AI/ML می‌توانند الگوهای پیچیده نوار قلب را با دقت بالا شناسایی کرده، به پزشکان در تفسیر نوار قلب کمک کنند و حتی پیش‌بینی ریسک بیماری‌های قلبی را امکان‌پذیر سازند. در آینده، شاهد دستگاه‌های 12 کاناله هوشمندتری خواهیم بود که از هوش مصنوعی برای ارائه تفسیر اتوماتیک پیشرفته، تشخیص بیماری‌های قلبی پیچیده و ارائه راهنمایی‌های بالینی استفاده می‌کنند. توجه داشته باشید که هوش مصنوعی در تفسیر نوار قلب، همواره باید به عنوان ابزار کمکی برای پزشکان و نه جایگزین قضاوت بالینی آنها، مورد استفاده قرار گیرد.
-
قابلیت‌های تله‌مدیسین و مراقبت از راه دور (Telemedicine and Remote Patient Monitoring Capabilities): قابلیت‌های تله‌مدیسین و مراقبت از راه دور به طور فزاینده‌ای در دستگاه‌های 12 کاناله جدید در حال ادغام شدن هستند. این امکانات، انتقال بی‌سیم نوار قلب از راه دور، مشاوره آنلاین با متخصصان قلب و عروق، پایش نوار قلب بیماران در منزل و ارائه خدمات احیای قلبی به بیماران در مناطق دورافتاده را تسهیل می‌کنند. تله‌مدیسین و مراقبت از راه دور، دسترسی به خدمات تخصصی قلب و عروق را بهبود بخشیده و کیفیت مراقبت از بیماران را ارتقاء می‌دهند.
-
کوچک‌سازی و قابل حمل شدن بیشتر (Miniaturization and Increased Portability): روند کوچک‌سازی و قابل حمل شدن بیشتر دستگاه‌های 12 کاناله نیز در حال ادامه است. دستگاه‌های 12 کاناله جدید، ابعاد کوچکتر، وزن سبک‌تر و طراحی ارگونومیک‌تری دارند و برای استفاده در شرایط مختلف، از جمله اورژانس‌های پیش‌بیمارستانی، مراقبت در منزل و کاربردهای پرتابل، مناسب‌تر می‌شوند. دستگاه‌های 12 کاناله قابل حمل، امکان انجام تست نوار قلب را در هر زمان و هر مکان فراهم کرده و دسترسی به این ابزار تشخیصی حیاتی را گسترش می‌دهند.
بخش پنجم: مقایسه انواع دستگاه‌های نوار قلب (تک کاناله، سه کاناله، 6 کاناله و 12 کاناله)
تفاوت‌های اساسی بین دستگاه‌های نوار قلب تک کاناله، سه کاناله، 6 کاناله و 12 کاناله
دستگاه‌های نوار قلب ECG، با تنوع در تعداد کانال‌ها، ویژگی‌ها، کاربردها و قیمت‌ها، گزینه‌های متنوعی را برای مراکز درمانی و کاربران مختلف فراهم می‌کنند. تفاوت‌های اساسی بین دستگاه‌های نوار قلب تک کاناله، سه کاناله، 6 کاناله و 12 کاناله در جدول زیر خلاصه شده است:
| ویژگی | دستگاه نوار قلب تک کاناله | دستگاه نوار قلب سه کاناله | دستگاه نوار قلب 6 کاناله | دستگاه نوار قلب 12 کاناله |
|---|---|---|---|---|
| تعداد کانال‌ها | 1 | 3 | 6 | 12 |
| تعداد لیدهای ثبت همزمان | 1 | 3 | 6 | 12 |
| اطلاعات تشخیصی | محدود | متوسط | جامع | بسیار جامع |
| دقت تشخیصی | پایین | متوسط | بالا | بسیار بالا |
| پیچیدگی تفسیر | ساده | متوسط | پیچیده | بسیار پیچیده |
| کاربرد اصلی | پایش ریتم، بررسی اولیه | بررسی معمول، غربالگری | تشخیص تخصصی، اورژانس | تشخیص جامع، بیمارستانی |
| مناسب برای | کاربردهای خانگی، اورژانس | مطب‌ها، کلینیک‌های عمومی | کلینیک‌های قلب، CCU، اورژانس | تمامی بخش‌های بیمارستانی |
| قابلیت حمل | بسیار بالا | خوب | متوسط | محدود |
| سهولت استفاده | بسیار بالا | بالا | متوسط | متوسط |
| قیمت | بسیار پایین | پایین | متوسط | بالا |
مزایا و معایب هر نوع دستگاه نوار قلب
دستگاه نوار قلب تک کاناله:
- مزایا: قیمت بسیار پایین، قابلیت حمل بسیار بالا، سهولت استفاده بسیار آسان.
- معایب: اطلاعات تشخیصی محدودتر، دقت تشخیصی پایین‌تر، محدودیت در تفسیر نوار قلب.
دستگاه نوار قلب سه کاناله:
- مزایا: اطلاعات تشخیصی بیشتر از تک کاناله، دقت تشخیصی متوسط، سهولت استفاده بالا، قابلیت حمل خوب، قیمت مناسب.
- معایب: اطلاعات تشخیصی محدودتر نسبت به 6 و 12 کاناله، دقت تشخیصی متوسط.
دستگاه نوار قلب 6 کاناله:
- مزایا: اطلاعات تشخیصی جامع‌تر از سه کاناله، دقت تشخیصی بالا، کاربردهای تخصصی، امکانات پیشرفته.
- معایب: پیچیدگی تفسیر بیشتر نسبت به تک و سه کاناله، قیمت بالاتر از تک و سه کاناله، قابلیت حمل متوسط.
دستگاه نوار قلب 12 کاناله:
- مزایا: جامع‌ترین اطلاعات تشخیصی، بالاترین دقت تشخیصی، استاندارد طلایی الکتروکاردیوگرافی، کاربردهای بسیار گسترده.
- معایب: پیچیدگی تفسیر بسیار بالا، قیمت بالا، قابلیت حمل محدودتر نسبت به سایر انواع، نیاز به آموزش تخصصی برای استفاده و تفسیر.
کاربردهای بالینی هر نوع دستگاه نوار قلب:
-
دستگاه نوار قلب تک کاناله: مناسب برای اورژانس‌های پیش‌بیمارستانی، آمبولانس‌ها، پایش ریتم قلب در منزل و بررسی‌های اولیه در شرایط اورژانسی.
-
دستگاه نوار قلب سه کاناله: مناسب برای مطب‌های عمومی، کلینیک‌های تخصصی (غیرقلب)، بخش‌های بستری عمومی، غربالگری بیماری‌های قلبی و مانیتورینگ سرپایی.
-
دستگاه نوار قلب 6 کاناله: مناسب برای کلینیک‌های تخصصی قلب و عروق، بخش‌های اورژانس، CCU، واحدهای مراقبت بعد از عمل قلب و مراکز ارائه دهنده خدمات تخصصی قلب و عروق.
- دستگاه نوار قلب 12 کاناله: مناسب برای تمامی بخش‌های بیمارستانی، کلینیک‌های تخصصی قلب و عروق، بخش‌های ICU و CCU، اورژانس‌های بیمارستانی و مراکز تحقیقاتی و دانشگاهی.
تفاوت قیمت و هزینه بین انواع دستگاه‌های نوار قلب:
قیمت دستگاه‌های نوار قلب، به طور قابل توجهی بر اساس تعداد کانال‌ها، امکانات، برند و کیفیت ساخت، متغیر است. به طور کلی:
-
دستگاه نوار قلب تک کاناله: کمترین قیمت را در بین انواع دستگاه‌های نوار قلب دارد.
-
دستگاه نوار قلب سه کاناله: قیمت پایین‌تری نسبت به 6 و 12 کاناله دارد و از نظر اقتصادی، مقرون‌به‌صرفه‌تر است.
-
دستگاه نوار قلب 6 کاناله: قیمت متوسطی دارد و تعادل مناسبی بین قیمت و کارایی ارائه می‌دهد.
-
دستگاه نوار قلب 12 کاناله: بالاترین قیمت را در بین انواع دستگاه‌های نوار قلب دارد و به عنوان یک سرمایه‌گذاری بلندمدت در تجهیزات پزشکی قلب و عروق محسوب می‌شود.
هزینه‌های نگهداری و مواد مصرفی نیز بین انواع دستگاه‌های نوار قلب تفاوت چندانی ندارند. هزینه‌های اصلی شامل پدهای الکترود، کاغذ چاپگر (برای مدل‌های دارای چاپگر) و باتری (برای مدل‌های باتری‌دار) است. هزینه کالیبراسیون دوره‌ای نیز برای تمامی انواع دستگاه‌های نوار قلب باید در نظر گرفته شود.
انتخاب دستگاه نوار قلب مناسب برای مراکز درمانی با توجه به بودجه و نیازها:
انتخاب نوع دستگاه نوار قلب مناسب برای یک مرکز درمانی، باید بر اساس نیازهای تشخیصی، حجم بیماران، نوع خدمات ارائه شده، بودجه مرکز و اولویت‌های کادر درمان انجام شود:
-
مطب کوچک پزشک عمومی یا کلینیک عمومی: برای مطب‌های پزشکان عمومی و کلینیک‌های عمومی که بیشتر به بررسی‌های معمول و غربالگری نیاز دارند، دستگاه نوار قلب سه کاناله می‌تواند گزینه مناسب و مقرون‌به‌صرفه‌ای باشد. دستگاه سه کاناله اطلاعات تشخیصی کافی برای تشخیص بسیاری از مشکلات قلبی رایج را ارائه می‌دهد و در عین حال، کاربری آسان و قیمت مناسبی دارد.
-
کلینیک تخصصی قلب و عروق: برای کلینیک‌های تخصصی قلب و عروق که به تشخیص دقیق‌تر و تخصصی‌تر بیماری‌های قلبی نیاز دارند، دستگاه نوار قلب 6 کاناله یا 12 کاناله توصیه می‌شود. دستگاه 6 کاناله تعادل خوبی بین قیمت و کارایی ارائه می‌دهد، در حالی که دستگاه 12 کاناله، بالاترین سطح دقت تشخیصی را فراهم می‌کند. انتخاب بین 6 و 12 کاناله، به بودجه و حجم بیماران کلینیک بستگی دارد.
-
بیمارستان عمومی با بخش‌های مختلف: برای بیمارستان‌های عمومی با بخش‌های مختلف (داخلی، جراحی، اورژانس و غیره)، ترکیبی از دستگاه‌های نوار قلب سه کاناله و 12 کاناله می‌تواند رویکرد مناسبی باشد. دستگاه‌های سه کاناله می‌توانند در بخش‌های عمومی و برای بررسی‌های روتین مورد استفاده قرار گیرند، در حالی که دستگاه‌های 12 کاناله برای بخش‌های اورژانس، ICU، CCU و کلینیک‌های تخصصی قلب و عروق اختصاص یابند.
-
بیمارستان تخصصی قلب و عروق: بیمارستان‌های تخصصی قلب و عروق که تمرکز اصلی آنها بر تشخیص و درمان بیماری‌های پیچیده قلبی است، باید به دستگاه‌های نوار قلب 12 کاناله پیشرفته مجهز شوند. دستگاه‌های 12 کاناله، استاندارد طلایی در الکتروکاردیوگرافی هستند و جامع‌ترین اطلاعات تشخیصی را برای این مراکز تخصصی فراهم می‌کنند.
-
اورژانس پیش‌بیمارستانی و آمبولانس: برای اورژانس‌های پیش‌بیمارستانی و آمبولانس‌ها که به سرعت عمل، قابلیت حمل و کاربری آسان نیاز دارند، دستگاه نوار قلب تک کاناله یا سه کاناله قابل حمل می‌تواند مناسب باشد. دستگاه‌های تک کاناله، سبک‌ترین و قابل حمل‌ترین گزینه هستند، در حالی که دستگاه‌های سه کاناله اطلاعات تشخیصی بیشتری ارائه می‌دهند.
انتخاب بهینه دستگاه نوار قلب با توجه به نوع مرکز درمانی، بودجه و نیازهای تشخیصی:
برای انتخاب بهینه دستگاه نوار قلب، مراکز درمانی باید مراحل زیر را طی کنند:
-
تعیین نیازهای تشخیصی: به دقت نیازهای تشخیصی مرکز درمانی خود را بر اساس نوع خدمات ارائه شده، حجم بیماران، تخصص کادر درمان و بخش‌های مختلف مرکز، مشخص کنید.
-
بررسی بودجه: بودجه تخصیص‌یافته برای خرید دستگاه نوار قلب را به طور واقع‌بینانه برآورد کنید. به خاطر داشته باشید که علاوه بر قیمت اولیه، هزینه‌های نگهداری و مواد مصرفی را نیز باید در نظر گرفت.
-
مشاوره با متخصصان: با متخصصان قلب و عروق، تکنسین‌های تجهیزات پزشکی و سایر کادر درمان مرتبط مشورت کنید و نظرات آنها را در مورد نوع دستگاه مورد نیاز و برندهای معتبر جویا شوید.
-
تست و ارزیابی دستگاه‌ها: در صورت امکان، قبل از خرید نهایی، دستگاه‌های مختلف را از نظر کیفیت ثبت، سهولت استفاده، امکانات و قابلیت‌ها، تست و ارزیابی کنید.
-
بررسی خدمات پس از فروش و گارانتی: خدمات پس از فروش و گارانتی ارائه شده توسط شرکت‌های مختلف را به دقت بررسی کنید و شرکتی را انتخاب کنید که خدمات پشتیبانی قوی و قابل اعتمادی ارائه می‌دهد.
-
تصمیم‌گیری نهایی: با جمع‌بندی اطلاعات به دست آمده و در نظر گرفتن تمامی فاکتورهای کلیدی، تصمیم نهایی را در مورد انتخاب نوع و برند دستگاه نوار قلب مناسب برای مرکز درمانی خود اتخاذ کنید.
استفاده ترکیبی از انواع دستگاه‌های نوار قلب برای افزایش کارایی:
در برخی مراکز درمانی بزرگ و جامع، استفاده ترکیبی از انواع مختلف دستگاه‌های نوار قلب می‌تواند کارایی و پوشش نیازهای مختلف را افزایش دهد:
-
استفاده از دستگاه نوار قلب تک کاناله برای غربالگری اولیه: دستگاه‌های تک کاناله ارزان قیمت و قابل حمل، می‌توانند برای غربالگری اولیه نوار قلب بیماران در بخش‌های اورژانس، پذیرش و بخش‌های عمومی مورد استفاده قرار گیرند. در صورت شناسایی ناهنجاری در نوار قلب تک کاناله، بیمار برای بررسی‌های تخصصی‌تر با دستگاه‌های چند کاناله ارجاع داده می‌شود.
-
استفاده از دستگاه نوار قلب 12 کاناله برای تشخیص دقیق و تخصصی: دستگاه‌های 12 کاناله پیشرفته، برای بخش‌های تخصصی قلب و عروق، CCU و ICU اختصاص یابند و برای تشخیص دقیق و تخصصی بیماری‌های قلبی، پایش بیماران بدحال و مداخلات درمانی پیچیده مورد استفاده قرار گیرند.
-
استفاده از دستگاه نوار قلب سه کاناله برای بخش‌های میانی و عمومی: دستگاه‌های سه کاناله، برای بخش‌های بستری عمومی، کلینیک‌های تخصصی (غیر قلب) و مطب‌ها مناسب هستند و تعادل خوبی بین قیمت، کارایی و سهولت استفاده ارائه می‌دهند.
بخش ششم: تفسیر نوار قلب ECG و امواج آن (مقدماتی و پیشرفته):
مبانی تفسیر نوار قلب ECG و تحلیل امواج و فواصل مختلف
تفسیر نوار قلب ECG، یک مهارت کلیدی برای پزشکان، پرستاران و تکنسین‌های قلب است و نیازمند درک عمیق از مبانی الکتروفیزیولوژی قلب، شناخت امواج و فواصل مختلف نوار قلب و رویکرد سیستماتیک در تحلیل نوار قلب است.
امواج و فواصل اصلی نوار قلب ECG:
نوار قلب نرمال، از امواج و فواصل مشخصی تشکیل شده است که هر کدام نمایانگر مرحله‌ای از چرخه الکتریکی قلب هستند:
-
موج P: موج P، نشان‌دهنده دپلاریزاسیون دهلیزها (انقباض دهلیزها) است. موج P نرمال، معمولاً کوچک، مثبت و قبل از کمپلکس QRS دیده می‌شود.
-
کمپلکس QRS: کمپلکس QRS، نشان‌دهنده دپلاریزاسیون بطن‌ها (انقباض بطن‌ها) است. کمپلکس QRS نرمال، معمولاً بزرگتر از موج P و دارای شکل و مدت زمان مشخصی است.
-
موج T: موج T، نشان‌دهنده رپلاریزاسیون بطن‌ها (بازگشت بطن‌ها به حالت استراحت) است. موج T نرمال، معمولاً مثبت و بعد از کمپلکس QRS دیده می‌شود.
-
موج U: موج U، یک موج کوچک و معمولاً نامشخص است که بعد از موج T و قبل از موج P بعدی دیده می‌شود و ممکن است نشان‌دهنده رپلاریزاسیون فیبرهای پورکنژ باشد. موج U همیشه در نوار قلب نرمال دیده نمی‌شود.
-
فاصله PR: فاصله PR، از شروع موج P تا شروع کمپلکس QRS اندازه‌گیری می‌شود و نشان‌دهنده زمان هدایت الکتریکی از دهلیزها به بطن‌ها (از طریق گره AV) است. فاصله PR نرمال، معمولاً بین 0.12 تا 0.20 ثانیه است.
-
فاصله QT: فاصله QT، از شروع کمپلکس QRS تا پایان موج T اندازه‌گیری می‌شود و نشان‌دهنده مدت زمان دپلاریزاسیون و رپلاریزاسیون بطن‌ها است. فاصله QT نرمال، بسته به ضربان قلب، متغیر است و باید با استفاده از فرمول‌های تصحیح QT (مانند فرمول Bazett) تصحیح شود.
-
فاصله RR: فاصله RR، فاصله بین دو کمپلکس QRS متوالی است و نشان‌دهنده دوره ضربان قلب بطنی است. فاصله RR برای محاسبه ضربان قلب و بررسی نظم ریتم قلب استفاده می‌شود.
نوار قلب نرمال و ریتم سینوسی نرمال:
نوار قلب نرمال، نواری است که تمامی امواج و فواصل آن در محدوده نرمال قرار دارند و هیچ‌گونه الگوی پاتولوژیک در آن مشاهده نمی‌شود. ریتم سینوسی نرمال، ریتم طبیعی قلب است که از گره سینوسی دهلیزی (SA node) منشاء می‌گیرد و دارای ویژگی‌های زیر است:
-
موج P وجود دارد: قبل از هر کمپلکس QRS، یک موج P مثبت و نرمال وجود دارد.
-
موج P به صورت منظم: امواج P به صورت منظم و با فاصله PR ثابت تکرار می‌شوند.
-
کمپلکس QRS وجود دارد: بعد از هر موج P، یک کمپلکس QRS نرمال وجود دارد.
-
کمپلکس QRS به صورت منظم: کمپلکس‌های QRS به صورت منظم و با فاصله RR منظم تکرار می‌شوند.
-
ضربان قلب در محدوده نرمال: ضربان قلب (تعداد کمپلکس‌های QRS در دقیقه) در محدوده نرمال (معمولاً 60 تا 100 ضربان در دقیقه) قرار دارد.
-
امواج و فواصل دیگر نرمال: امواج T و U، قطعه ST و فواصل PR و QT در محدوده نرمال قرار دارند.
شایع‌ترین آریتمی‌های قلبی قابل تشخیص در نوار قلب:
آریتمی‌های قلبی (ضربان قلب نامنظم)، به دو دسته اصلی آریتمی‌های دهلیزی و آریتمی‌های بطنی تقسیم می‌شوند که هر کدام ویژگی‌های خاص خود را در نوار قلب دارند:
آریتمی‌های دهلیزی:
-
تاکیکاردی دهلیزی (Atrial Tachycardia): ریتم سریع دهلیزی با ضربان قلب بیشتر از 100 ضربان در دقیقه که از یک کانون نابجا در دهلیز منشاء می‌گیرد. در نوار قلب، امواج P ممکن است تغییر شکل داده یا پنهان باشند.
-
فلوتر دهلیزی (Atrial Flutter): ریتم منظم دهلیزی با سرعت حدود 300 ضربان در دقیقه که به صورت امواج "دندان اره‌ای" (Sawtooth Waves) در نوار قلب دیده می‌شود. نسبت هدایت دهلیزی به بطنی ممکن است متغیر باشد.
-
فیبریلاسیون دهلیزی (Atrial Fibrillation): ریتم کاملاً نامنظم دهلیزی با فعالیت الکتریکی آشفته و نامنظم دهلیزها. در نوار قلب، امواج P غایب بوده و به جای آنها امواج f (فیبریلاسیون) با فرکانس بالا و نامنظم دیده می‌شوند. ریتم بطنی نیز نامنظم است.
-
برادیکاردی سینوسی (Sinus Bradycardia): ریتم سینوسی منظم با ضربان قلب کمتر از 60 ضربان در دقیقه. نوار قلب در برادیکاردی سینوسی مشابه نوار قلب نرمال است، اما ضربان قلب کندتر است.
-
تاکیکاردی سینوسی (Sinus Tachycardia): ریتم سینوسی منظم با ضربان قلب بیشتر از 100 ضربان در دقیقه. نوار قلب در تاکیکاردی سینوسی مشابه نوار قلب نرمال است، اما ضربان قلب سریع‌تر است.
آریتمی‌های بطنی:
-
انقباضات زودرس بطنی (Premature Ventricular Contractions - PVCs): ضربان‌های نابجا که از کانون‌های نابجا در بطن‌ها منشاء می‌گیرند و به صورت کمپلکس‌های QRS پهن و نامنظم در نوار قلب دیده می‌شوند. موج P قبل از PVC وجود ندارد.
-
تاکیکاردی بطنی (Ventricular Tachycardia - VT): ریتم سریع بطنی با ضربان قلب بیشتر از 100 ضربان در دقیقه که از بطن‌ها منشاء می‌گیرد و می‌تواند تهدید کننده حیات باشد. در نوار قلب، کمپلکس‌های QRS پهن و منظم (یا نامنظم) با فرکانس بالا دیده می‌شوند. موج P معمولاً غایب است.
-
فیبریلاسیون بطنی (Ventricular Fibrillation - VF): ریتم کاملاً نامنظم بطنی با فعالیت الکتریکی آشفته و نامنظم بطن‌ها که منجر به توقف پمپاژ خون توسط قلب و ایست قلبی می‌شود. در نوار قلب، امواج نامنظم و لرزشی بدون کمپلکس QRS مشخص دیده می‌شوند. VF یک وضعیت اورژانسی است و نیازمند دفیبریلاسیون فوری است.
تغییرات نوار قلب در ایسکمی و انفارکتوس میوکارد:
ایسکمی میوکارد (کاهش خون‌رسانی به عضله قلب) و انفارکتوس میوکارد (آسیب دائمی به بافت قلب ناشی از انسداد جریان خون) تغییرات مشخصی را در نوار قلب ایجاد می‌کنند که به تشخیص زودهنگام و افتراق بین این دو وضعیت کمک می‌کنند:
- الگوی ایسکمی:
-
معکوس شدن موج T (T Wave Inversion): معکوس شدن موج T در لیدهای مربوط به ناحیه ایسکمی، از اولین علائم ایسکمی میوکارد است. موج T معکوس‌شده معمولاً قرینه و نوک‌تیز است.
-
افت قطعه ST (ST Segment Depression): افت قطعه ST زیر خط ایزوالکتریک در لیدهای مربوط به ناحیه ایسکمی، نشانه دیگری از ایسکمی میوکارد است. افت ST معمولاً افقی یا نزولی است.
-
-
الگوی انفارکتوس میوکارد:
-
بالا رفتن قطعه ST (ST Segment Elevation - STEMI): بالا رفتن قطعه ST بالای خط ایزوالکتریک در لیدهای مربوط به ناحیه انفارکتوس، نشانه انفارکتوس میوکارد با قطعه ST بالا (STEMI) است که یک وضعیت اورژانسی و نیازمند مداخله فوری برای بازگشایی عروق مسدود شده است.
-
موج Q پاتولوژیک (Pathological Q Wave): تشکیل موج Q عمیق و پهن در لیدهای مربوط به ناحیه انفارکتوس، نشانه انفارکتوس میوکارد قدیمی است و نشان‌دهنده از بین رفتن بافت قلب در آن ناحیه است.
-
بلوک‌های قلبی (AV block) و انواع آنها در نوار قلب
بلوک‌های قلبی (AV block) به اختلال در هدایت الکتریکی از دهلیزها به بطن‌ها (از طریق گره AV) اشاره دارند و بر اساس شدت بلوک، به سه درجه اصلی تقسیم می‌شوند:
-
بلوک درجه یک (First-Degree AV Block): در بلوک درجه یک، هدایت الکتریکی از گره AV فقط کندتر از حد معمول است، اما همچنان تمامی ایمپالس‌های دهلیزی به بطن‌ها هدایت می‌شوند. در نوار قلب، فاصله PR طولانی‌تر از 0.20 ثانیه است، اما نسبت 1:1 بین امواج P و کمپلکس‌های QRS حفظ شده است.
-
بلوک درجه دو (Second-Degree AV Block): در بلوک درجه دو، برخی از ایمپالس‌های دهلیزی به بطن‌ها هدایت نمی‌شوند. دو نوع اصلی بلوک درجه دو وجود دارد:
-
Mobitz Type I (Wenckebach): در این نوع بلوک، فاصله PR به تدریج طولانی‌تر می‌شود تا اینکه یک موج P بدون کمپلکس QRS دیده شود (ضربان از دست رفته). این سیکل به صورت منظم تکرار می‌شود.
-
Mobitz Type II: در این نوع بلوک، فاصله PR ثابت است، اما به صورت ناگهانی و غیرمنتظره، یک یا چند کمپلکس QRS از دست می‌رود (موج P بدون QRS دیده می‌شود). بلوک Mobitz Type II معمولاً جدی‌تر از Mobitz Type I است.
-
-
بلوک درجه سه (Third-Degree AV Block - Complete Heart Block): در بلوک درجه سه، هدایت الکتریکی بین دهلیزها و بطن‌ها به طور کامل قطع شده است. دهلیزها و بطن‌ها به صورت مستقل و با ریتم‌های جداگانه منقبض می‌شوند. در نوار قلب، هیچ ارتباطی بین امواج P و کمپلکس‌های QRS وجود ندارد. ریتم دهلیزی و بطنی هر دو منظم هستند، اما ریتم بطنی معمولاً کندتر است.
منابع آموزشی و ابزارهای یادگیری تفسیر نوار قلب ECG
یادگیری و تقویت مهارت تفسیر نوار قلب ECG، نیازمند استفاده از منابع آموزشی معتبر و ابزارهای کمک آموزشی مناسب است:
-
کتاب‌های تفسیر ECG: کتاب‌های متعددی در زمینه تفسیر نوار قلب ECG وجود دارد که به صورت جامع و گام به گام، اصول و مبانی تفسیر نوار قلب، انواع ریتم‌های قلبی و پاتولوژی‌های مختلف را آموزش می‌دهند. کتاب‌های "Dubin's Rapid Interpretation of EKG's" و "ECG Made Easy" از جمله منابع محبوب و پرکاربرد هستند.
-
دوره‌های آنلاین تفسیر ECG: دوره‌های آنلاین متعددی در پلتفرم‌های آموزشی مختلف (مانند Coursera، Udemy و Medscape) ارائه می‌شوند که آموزش تفسیر نوار قلب را به صورت تعاملی و با استفاده از مثال‌های عملی و تمرین‌های متنوع ارائه می‌دهند. دوره‌های آنلاین، انعطاف‌پذیری در زمان و مکان یادگیری را فراهم می‌کنند و برای یادگیری خودآموز مناسب هستند.
-
شبیه‌سازهای ECG: شبیه‌سازهای ECG، نرم‌افزارها و اپلیکیشن‌هایی هستند که نوارهای قلب مختلف با ریتم‌ها و پاتولوژی‌های متنوع را شبیه‌سازی می‌کنند و به کاربران امکان تمرین تفسیر نوار قلب در شرایط مختلف را می‌دهند. استفاده از شبیه‌سازها، مهارت تفسیر نوار قلب را به صورت عملی و بدون ریسک برای بیماران تقویت می‌کند.
-
نرم‌افزارهای تفسیر ECG: نرم‌افزارهای تفسیر ECG، ابزارهای کمکی هستند که با تحلیل خودکار نوار قلب، تفسیر اولیه و پیشنهادی را به پزشکان ارائه می‌دهند. نرم‌افزارها می‌توانند به عنوان ابزار کمکی در تفسیر نوار قلب مورد استفاده قرار گیرند، اما تفسیر نهایی همواره باید توسط پزشک متخصص انجام شود.
اشتباهات رایج در تفسیر نوار قلب و روش‌های اجتناب
تفسیر نوار قلب، یک فرآیند پیچیده است و مستعد خطا است. برای اجتناب از اشتباهات رایج در تفسیر نوار قلب، باید به نکات زیر توجه داشت:
-
تفسیر عجولانه و سطحی: از تفسیر عجولانه و سطحی نوار قلب خودداری کنید. تفسیر نوار قلب باید به صورت سیستماتیک و گام به گام انجام شود و تمامی اجزای نوار قلب به دقت بررسی شوند.
-
عدم توجه به بالین بیمار: تفسیر نوار قلب را همواره با بالین بیمار و اطلاعات بالینی او در ارتباط قرار دهید. نوار قلب، تنها یک بخش از اطلاعات تشخیصی است و تفسیر آن باید در context بالینی بیمار انجام شود.
-
خطاهای ناشی از آرتیفکت: آرتیفکت‌ها (تغییرات غیر واقعی در نوار قلب ناشی از عوامل غیر قلبی) می‌توانند تفسیر نوار قلب را مختل کنند. به آرتیفکت‌ها توجه کنید و در صورت وجود، برای حذف یا کاهش آنها اقدام کنید. در صورت شک به وجود آرتیفکت، نوار قلب را مجدداً ثبت کنید.
-
اعتماد بیش از حد به تفسیر نرم‌افزاری: از اعتماد بیش از حد به تفسیر نرم‌افزاری خودداری کنید. تفسیر نرم‌افزاری، تنها یک ابزار کمکی است و تفسیر نهایی همواره باید توسط پزشک متخصص انجام شود. نرم‌افزارها ممکن است در تشخیص برخی از پاتولوژی‌های پیچیده، دچار خطا شوند.
-
عدم به‌روزرسانی دانش: دانش خود را در زمینه الکتروکاردیوگرافی به‌روزرسانی کنید و از آخرین دستورالعمل‌ها، مقالات علمی و نوآوری‌های تکنولوژیک در این حوزه آگاه باشید.
نقش حیاتی دستگاه‌های نوار قلب و انتخاب مناسب برای مراکز درمانی:

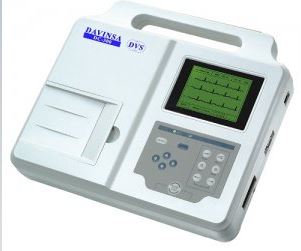

دستگاه‌های نوار قلب ECG (الکتروکاردیوگرافی)، به عنوان ابزاری تشخیصی حیاتی، غیرتهاجمی و مقرون‌به‌صرفه، نقش بی‌بدیلی در تشخیص و مدیریت بیماری‌های قلبی و عروقی ایفا می‌کنند. از دستگاه‌های نوار قلب تک کاناله ساده و قابل حمل تا دستگاه‌های 12 کاناله پیشرفته و جامع، انواع مختلفی از دستگاه‌های ECG در بازار موجود هستند که هر کدام ویژگی‌ها، کاربردها و مزایای خاص خود را دارند.
انتخاب مناسب دستگاه نوار قلب برای مراکز درمانی، تصمیمی استراتژیک است که باید با در نظر گرفتن نیازهای تشخیصی مرکز، بودجه، حجم بیماران، تخصص کادر درمان و اولویت‌های مرکز اتخاذ شود. مراکز درمانی باید با بررسی دقیق انواع دستگاه‌های نوار قلب، مزایا و معایب هر نوع، مشخصات فنی و قابلیت‌ها، امکانات نرم‌افزاری، خدمات پس از فروش و قیمت، دستگاهی را انتخاب کنند که به بهترین نحو پاسخگوی نیازهای آنها باشد و به ارتقاء کیفیت خدمات تشخیصی قلب و عروق در مرکز کمک کند.
انواع کانال‌ها، کاربردها، تفسیر، مقایسه و انتخاب دستگاه‌های نوار قلب ECG
در این مقاله جامع، به بررسی انواع دستگاه‌های نوار قلب ECG و جنبه‌های مختلف مرتبط با آنها پرداختیم:
-
انواع کانال‌ها: بررسی دقیق دستگاه‌های نوار قلب تک کاناله، سه کاناله، 6 کاناله و 12 کاناله و تفاوت‌های آنها در تعداد لیدها، اطلاعات تشخیصی و کاربردها.
-
کاربردها: تشریح کاربردهای بالینی هر نوع دستگاه نوار قلب در بخش‌های مختلف بیمارستانی، کلینیک‌های تخصصی و شرایط اورژانسی.
-
تفسیر نوار قلب: آموزش مبانی و اصول تفسیر نوار قلب ECG، شناسایی امواج و فواصل نرمال و غیرنرمال و تشخیص آریتمی‌ها و پاتولوژی‌های قلبی.
-
مقایسه و انتخاب: مقایسه جامع انواع دستگاه‌های نوار قلب از نظر ویژگی‌ها، مزایا، معایب، قیمت و کاربردها و ارائه راهنمای عملی برای انتخاب بهینه دستگاه متناسب با نیازهای مراکز درمانی.
نگاهی به آینده فناوری نوار قلب و پتانسیل‌های توسعه آن:
فناوری نوار قلب به طور مداوم در حال پیشرفت است و در آینده شاهد تحولات چشمگیری در این حوزه خواهیم بود. ادغام هوش مصنوعی و یادگیری ماشین در تفسیر نوار قلب، توسعه دستگاه‌های ECG بی‌سیم و قابل حمل‌تر، قابلیت‌های تله‌مدیسین و مراقبت از راه دور و پیشرفت در روش‌های نوین الکتروکاردیوگرافی (مانند VCG و الکتروکاردیوگرافی با وضوح بالا)، از جمله روندهای کلیدی در آینده فناوری نوار قلب هستند. این تحولات، پتانسیل بالایی برای بهبود دقت تشخیصی، افزایش دسترسی‌پذیری، تسهیل پایش از راه دور و ارتقاء سطح مراقبت از بیماران قلبی دارند.
دعوت از مراکز درمانی برای سرمایه‌گذاری هوشمندانه در تجهیزات نوار قلب و آموزش پرسنل
در نهایت، از تمامی مراکز درمانی و مدیران بیمارستان‌ها دعوت می‌کنیم تا با سرمایه‌گذاری هوشمندانه در تجهیزات نوار قلب پیشرفته و کارآمد و آموزش مداوم پرسنل پزشکی در زمینه الکتروکاردیوگرافی، به ارتقاء کیفیت خدمات تشخیصی قلب و عروق در مراکز خود همت گمارند. تشخیص دقیق و به‌موقع بیماری‌های قلبی، گامی اساسی در بهبود درمان و نجات جان بیماران است و دستگاه‌های نوار قلب ECG، ابزاری کلیدی در این مسیر هستند. سرمایه‌گذاری در این حوزه، سرمایه‌گذاری در سلامت جامعه و ارتقاء سطح کیفی زندگی افراد است.
شما با استعلام قیمت نوارقلب در فروشگاه تجهیزات پزشکی می مد تنوع بالایی از محصولات با کیفیت و شناخته شده در این حوزه را برای فروش عرضه می کند و هم چنین شما را با اطلاعات و راهنمایی های لازم هنگام خرید یاری می دهد.
